Карманы (державки) резцов

Державки, или карманы, представляют собой важнейший промежуточный элемент модульной режущей системы бурового инструмента. Они служат посадочным местом для буровых резцов, обеспечивают их точную фиксацию, передачу крутящего момента и осевой нагрузки, а также защищают корпус буровой головки, шнека или расширителя от преждевременного износа и эрозии.

Основная функция державки — поддерживать резец под строго заданным углом атаки, чтобы нагрузка распределялась оптимально, а инструмент работал эффективно и без сильных вибраций. Без надёжной державки даже самый качественный резец быстро выходит из строя, а вся буровая головка теряет геометрию и производительность.

Конструкция и материалы

Державки изготавливают из высокопрочной легированной конструкционной стали (чаще всего марок 40Х, 35ГС, 30ХГСА или аналогичных). После механической обработки проводят термическую обработку — закалку и отпуск, что повышает твёрдость и ударную вязкость. На наиболее нагруженные поверхности часто наносят наплавку из твёрдого сплава для дополнительной защиты от абразивного износа.

По конструкции карманы делятся на несколько основных типов:

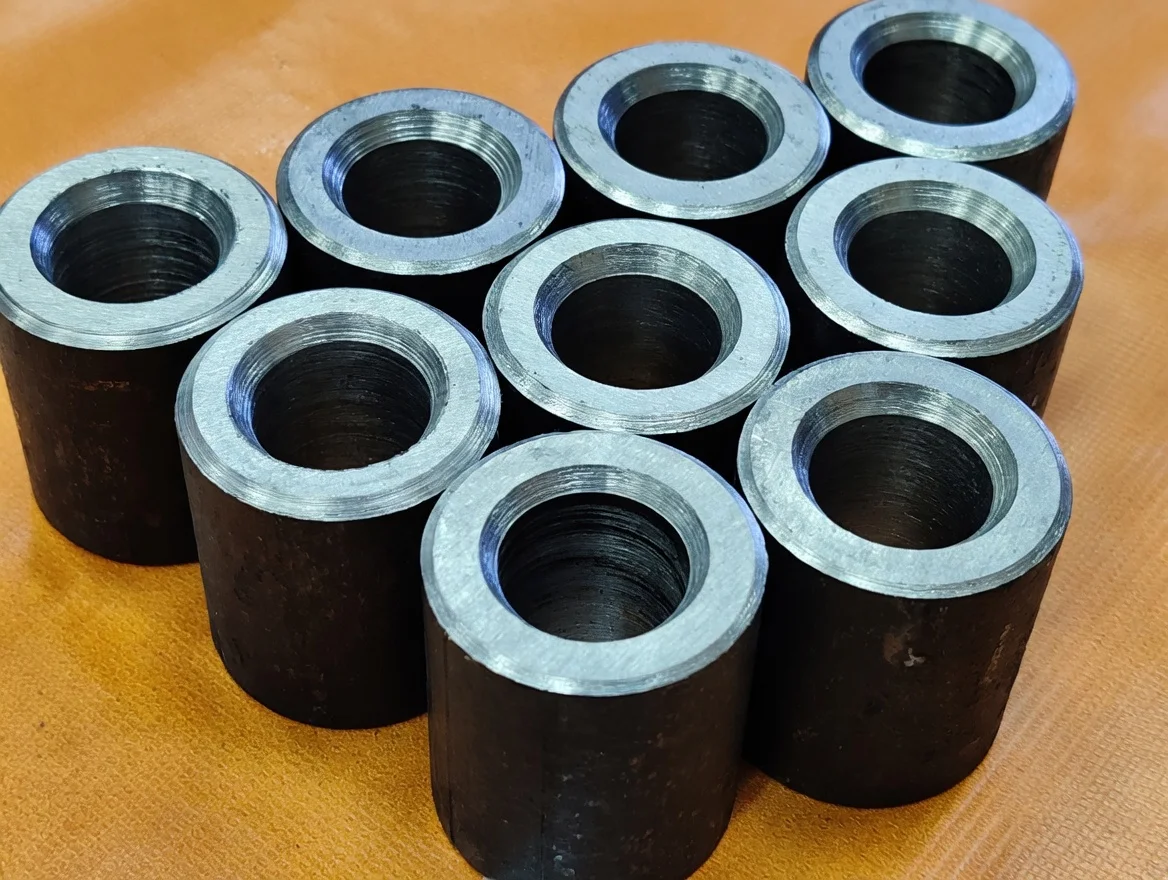

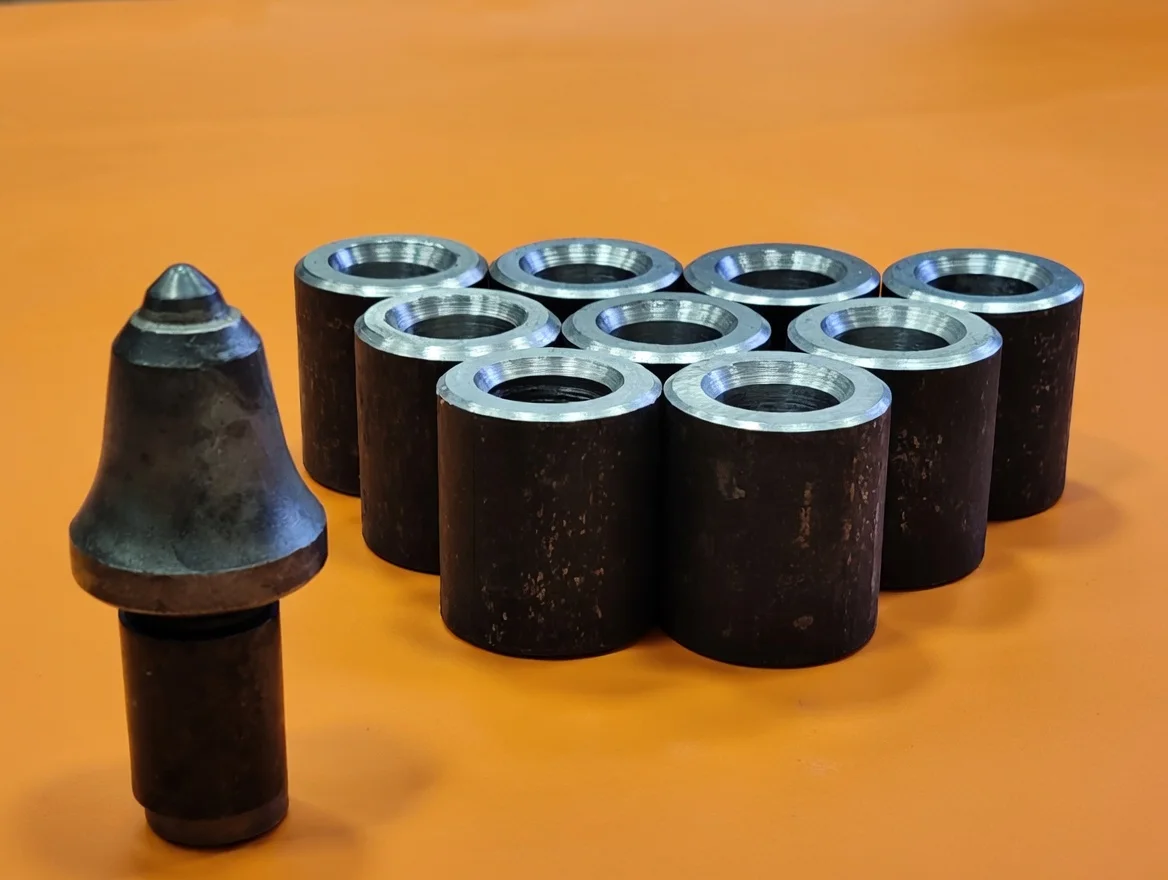

• Цилиндрические — для круглых ротационных резцов. Внутренняя поверхность точно соответствует хвостовику резца, фиксация осуществляется с помощью разжимного (обжимного) кольца, шплинта или пружины. Такая конструкция позволяет резцу свободно поворачиваться вокруг своей оси, обеспечивая равномерный износ.

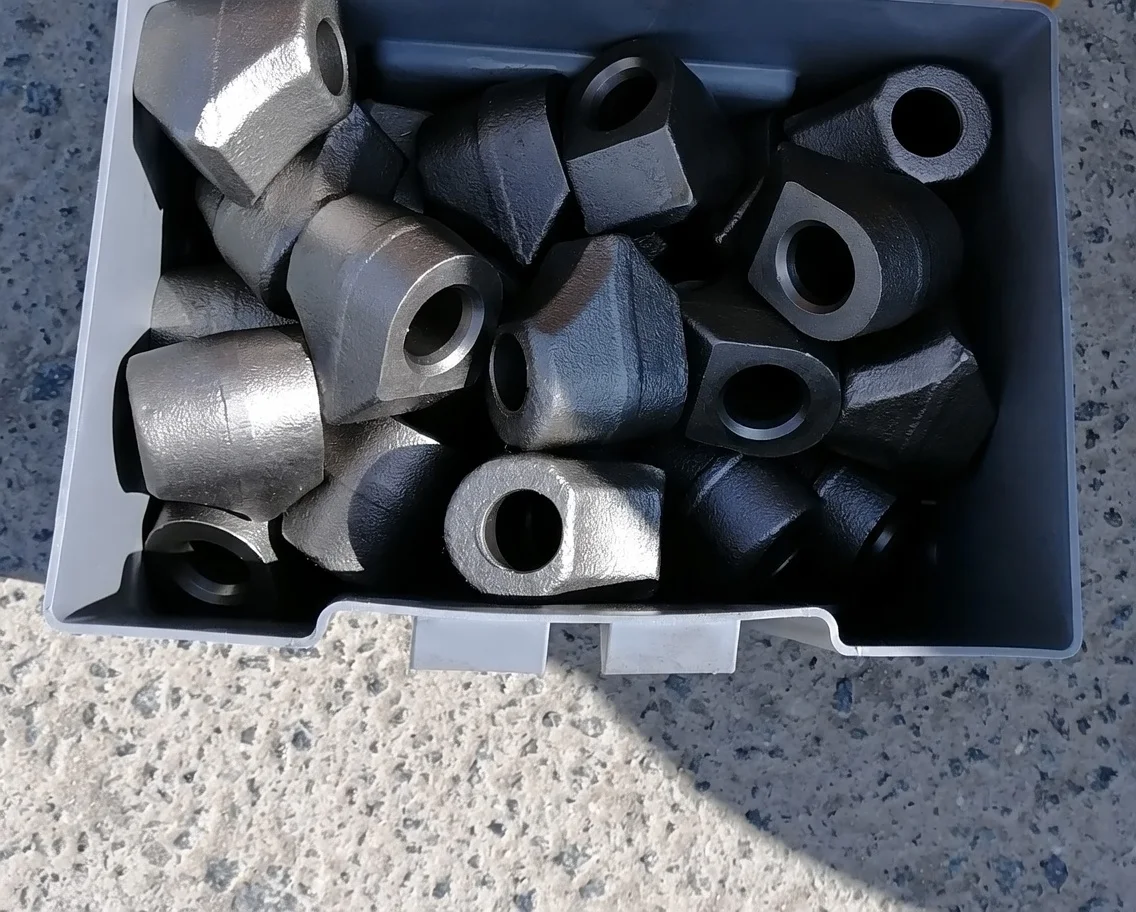

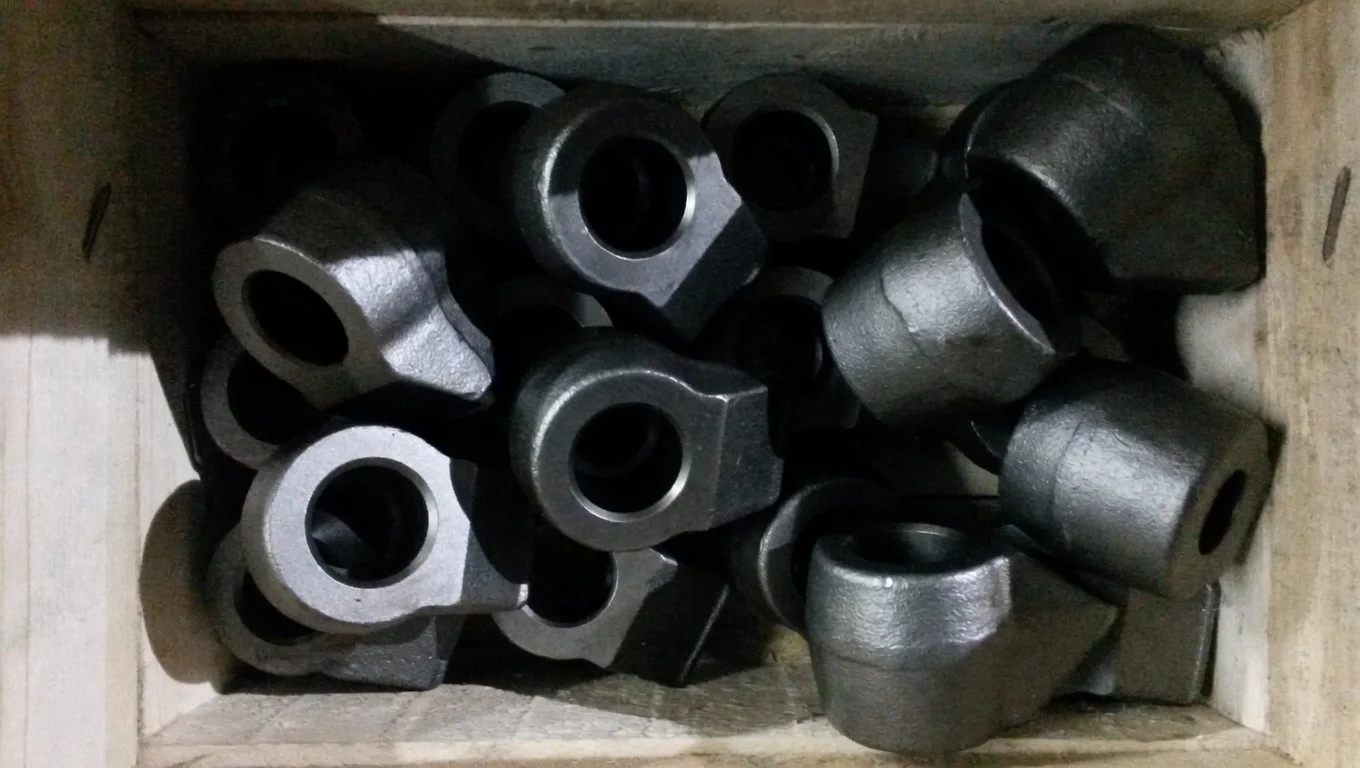

• Консольные — с выносом вперёд, что улучшает самоочищение от шлама и снижает вероятность забивания.

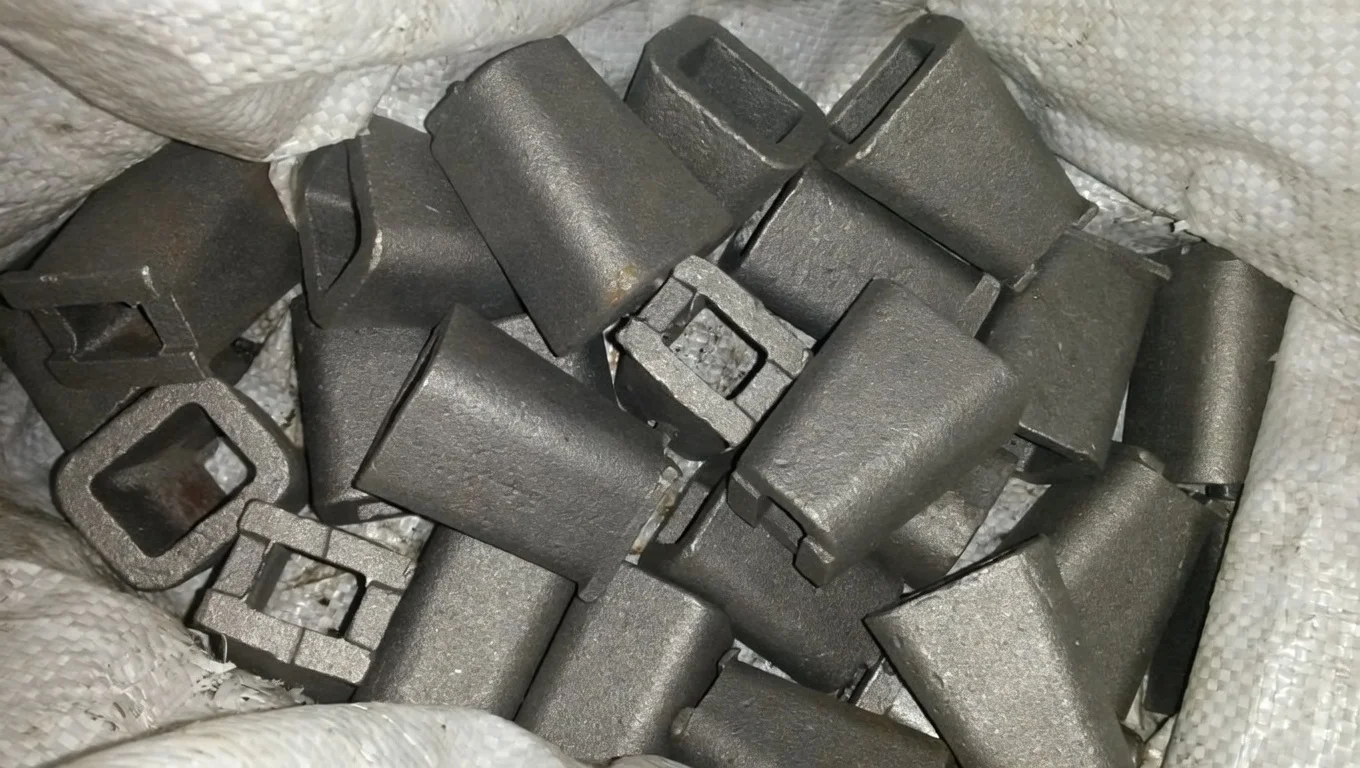

• Для плоских ножевых резцов — сварные или болтовые держатели с возможностью регулировки угла установки.

Важными элементами конструкции являются каналы или проточки для промывочной жидкости, которые предотвращают скопление глины, песка или мёрзлого грунта внутри кармана. Точность посадки (допуски по системе H7/g6 или близкие) минимизирует люфт и вибрации, продлевая срок службы как резца, так и самой державки.

Работа в системе и износ

Державка испытывает значительные механические и абразивные нагрузки: осевые силы до десятков килоньютон, крутящий момент и постоянное трение со шламом. Поэтому она изнашивается медленнее резца, но при критическом разрушении требует замены — обычно путём срезки старой державки и приварки новой с последующим контролем геометрии.

Качественная державка позволяет производить замену резцов прямо на объекте за считанные минуты, без демонтажа всей буровой головки. Это особенно важно при горизонтально-направленном бурении, проходке шпуров или работе шнековыми бурами, где простои оборудования обходятся дорого.

Современные особенности

Сегодня державки выпускают с усиленной конструкцией, улучшенной геометрией внутренних поверхностей и применением современных методов изготовления (прецизионное литьё, фрезерование на станках с ЧПУ). Некоторые модели оснащаются дополнительными защитными накладками или композитными вставками, снижающими вибрации и повышающими ресурс в тяжёлых грунтах.

В итоге, державки — это не просто «крепёж», а высокоточный инженерный узел, который связывает резец с основным инструментом, обеспечивает стабильность процесса бурения и существенно влияет на общую эффективность и экономику работ. Правильный выбор и своевременное обслуживание карманов позволяют значительно увеличить проходку на один комплект резцов и снизить затраты на ремонт бурового оборудования.
