Удлинители для шнеков
Изготавливаем удлинители для бурового инструмента с учетом нагрузки, глубины бурения и типа соединения. Подбираем исполнение под вашу технику и условия эксплуатации на объекте.
В геотехнической практике, где гидровращатели устанавливаются на экскаваторах, погрузчиках или специализированных буровых установках, трубчатые безвитковые удлинители становятся ключевым элементом шнековой колонны. Эти гладкие трубчатые модули предназначены для передачи высокого крутящего момента от 8 до 120 килоньютон-метров на значительные глубины — от 12 до 40 метров и более. В отличие от шнековых секций с винтовой лентой, безвитковые удлинители не участвуют в транспорте породы, а полностью сосредоточены на кинематической задаче: обеспечении жёсткой и соосной передачи вращения от привода к рабочему шнеку. Они особенно эффективны в связных грунтах (глинах, суглинках, плотных супесях), где вынос шлама осуществляется основным шнеком с винтовой поверхностью, а удлинитель работает как высокопрочный промежуточный вал.
Безвитковая конструкция позволяет существенно снизить массу и гидравлическое сопротивление при погружении и извлечении колонны, уменьшить вероятность налипания грунта и упростить обслуживание. При этом удлинитель должен выдерживать сложное комбинированное нагружение: чистое кручение, изгибающие моменты от боковых реакций грунта, продольные сжимающие силы и циклические нагрузки при частоте вращения от 20 до 120 оборотов в минуту. Правильно спроектированный трубчатый удлинитель обеспечивает минимальный угол закручивания и сохранение соосности колонны в пределах 0,15 миллиметра на метр даже на предельных глубинах.
Конструктивные особенности трубчатых безвитковых удлинителей
Трубчатые удлинители представляют собой бесшовные или электросварные трубы диаметром от 89 до 219 миллиметров с толщиной стенки 8–25 миллиметров. Стандартные длины секций составляют 2, 3, 4 и 6 метров, что позволяет собирать колонны практически любой требуемой глубины. Внутри многих моделей предусмотрено центральное сквозное отверстие диаметром 20–50 миллиметров, через которое может подаваться бетон при устройстве буронабивных свай по технологии непрерывного полого шнека или промывочная жидкость при обратной промывке.
Особое внимание уделяется геометрической точности. Наружная и внутренняя поверхности труб подвергаются механической обработке для достижения высокой соосности и минимального биения. Концы удлинителя оснащаются прецизионными соединительными элементами, которые обеспечивают быструю и надёжную стыковку секций между собой и с гидровращателем.
Галерея категории

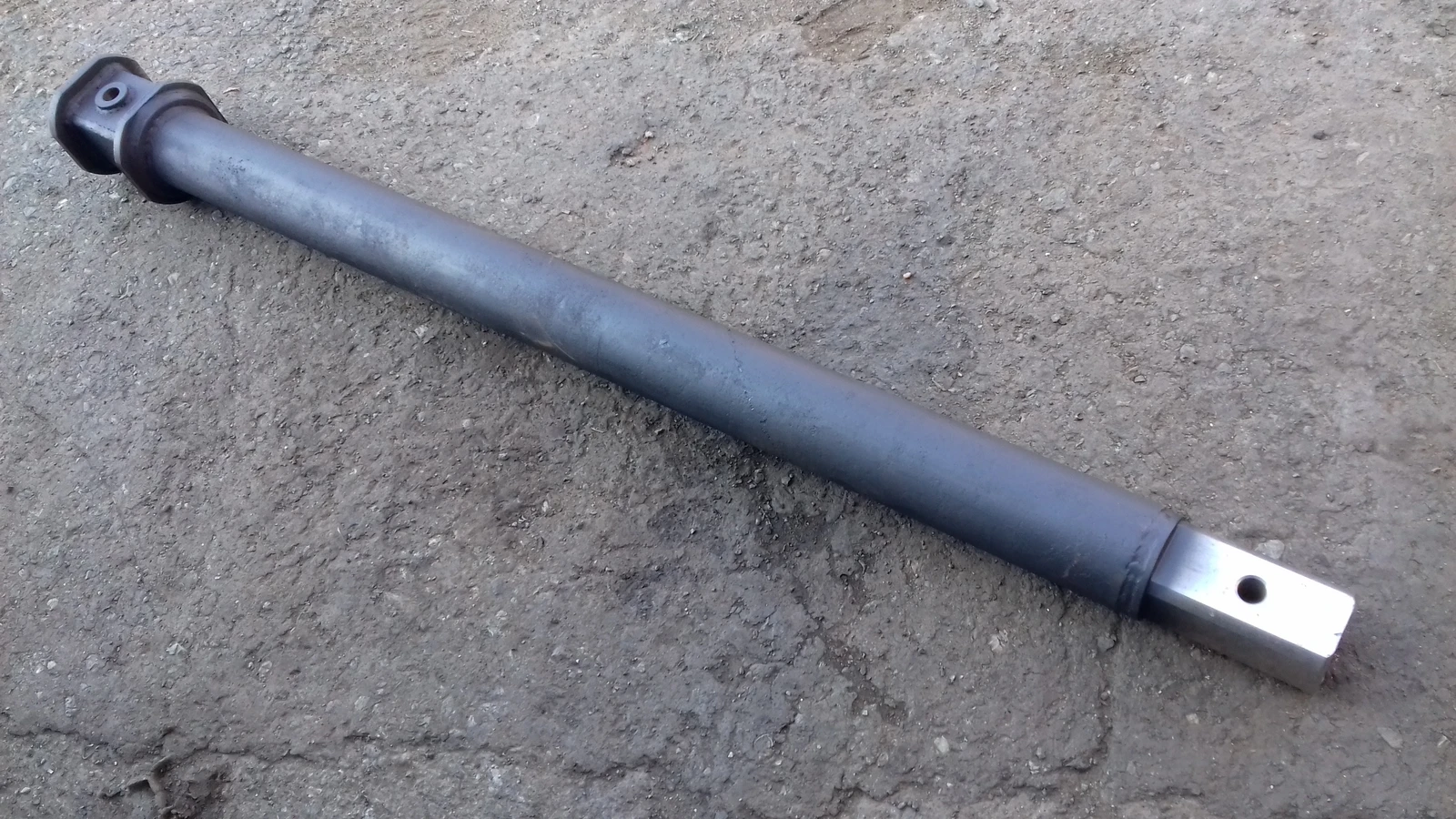

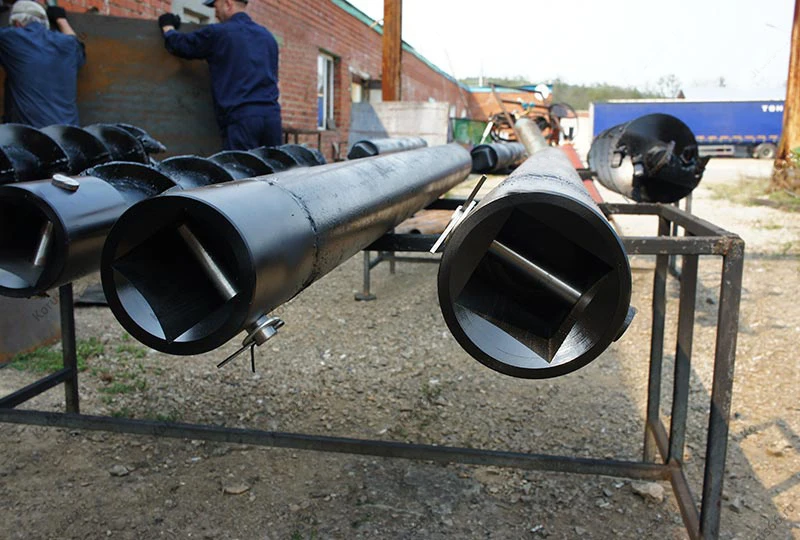

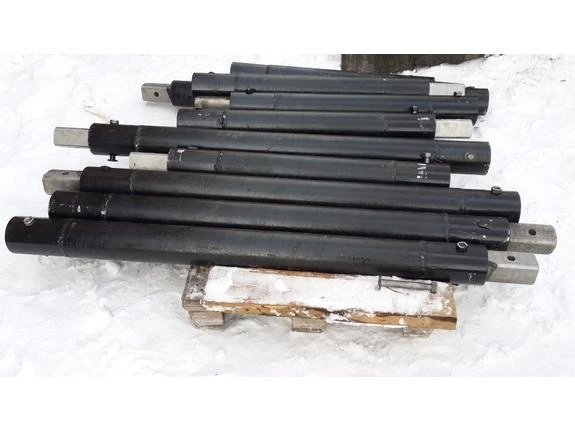

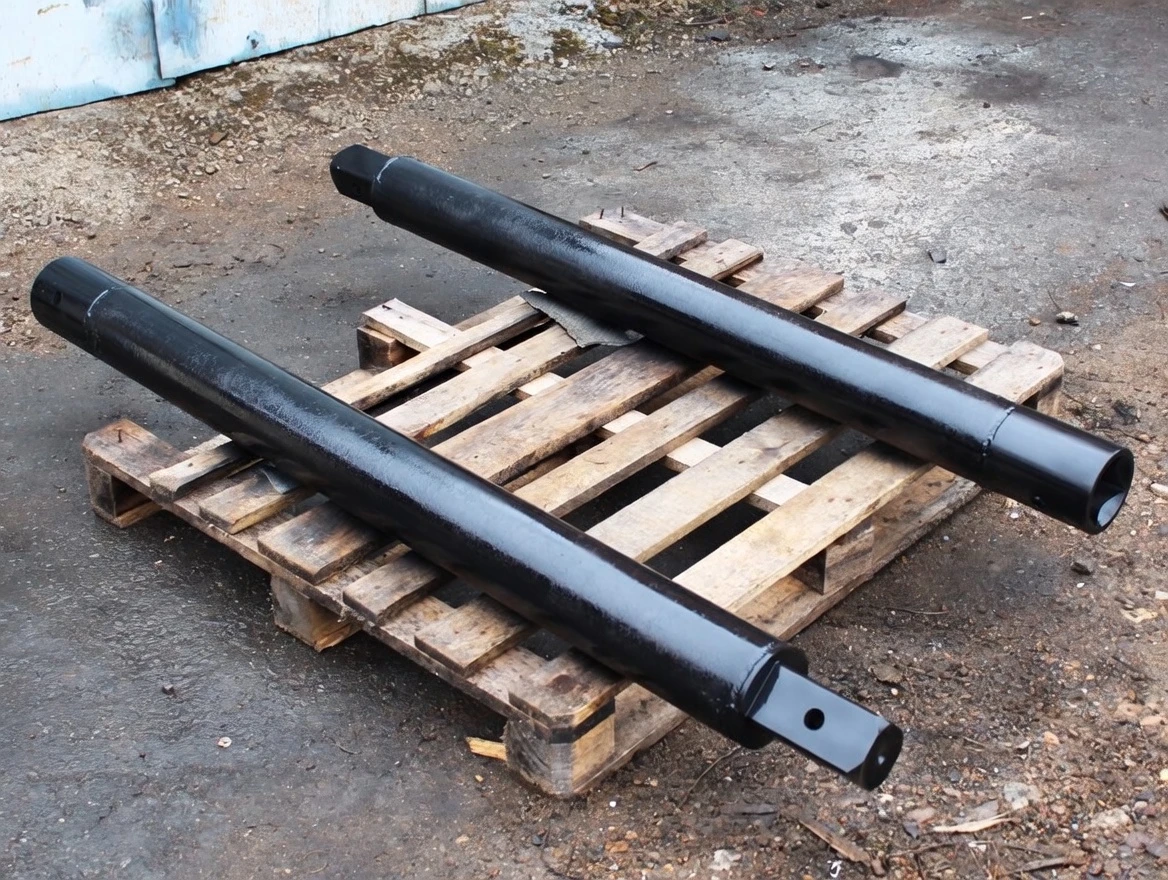

Фотографии изделий и вариантов исполнения
В галерее собраны фотографии изделий из этой категории: общий вид, рабочие элементы и отдельные детали конструкции. Такой просмотр помогает быстрее оценить исполнение продукции, визуально сравнить варианты и лучше понять, какое решение подойдет под вашу задачу.
Подбор без лишних итераций
01
Подбор под задачу
Учитываем тип продукции, реальные условия работы и задачу на объекте, чтобы сразу предложить исполнение, которое подойдет по совместимости, ресурсу и сроку поставки. Такой подход помогает сократить лишние согласования, быстрее собрать рабочий комплект и избежать доработок уже после запуска в работу.
По параметрам техники
По типу грунта
По рабочей нагрузке
02
Совместимость
Сверяем размеры, посадку, тип соединения и соответствие вашей технике, инструменту или рабочей части.
03
Изготовление и наличие
Подскажем по наличию, срокам изготовления, комплектности и оптимальному формату поставки под ваш объект.
04
Отгрузка по России
Организуем отправку в нужный регион и заранее согласуем детали, чтобы комплект пришел без задержек.
05
Поддержка по заявке
Если уже есть чертеж, фото, артикул или список позиций, быстро сверим данные и поможем собрать подходящий комплект под задачу.
Что помогает быстрее подобрать решение
1. Параметры техники или инструмента
Достаточно модели, размеров, типа посадки или фото рабочей части.
2. Условия работы
Тип грунта, глубина, режим нагрузки и особенности эксплуатации помогают точнее подобрать исполнение.
3. Требуемый результат
Сразу учитываем диаметр, комплектность, срок и формат поставки под вашу задачу.
Что можно прислать для расчета
Для предварительного подбора достаточно краткого описания задачи, фотографии инструмента, чертежа, типоразмера или основных параметров техники. Этого обычно хватает, чтобы понять совместимость и предложить рабочее решение.
Если у вас уже есть спецификация или список нужных позиций, мы сможем быстрее сверить комплектность, предложить подходящее исполнение и сориентировать по срокам изготовления или поставки.
Нужна помощь с подбором?
Если у вас есть параметры оборудования, тип грунта или чертеж, отправьте данные нам. Мы поможем подобрать бур под конкретную задачу и рассчитаем стоимость изготовления.
