Карман (державка) резца РБМ-35
Карман (державка) резца РБМ-35 предназначен для надежной установки резца в рабочем узле и стабильной работы инструмента под нагрузкой. На странице представлены фото и основные характеристики этой модели.

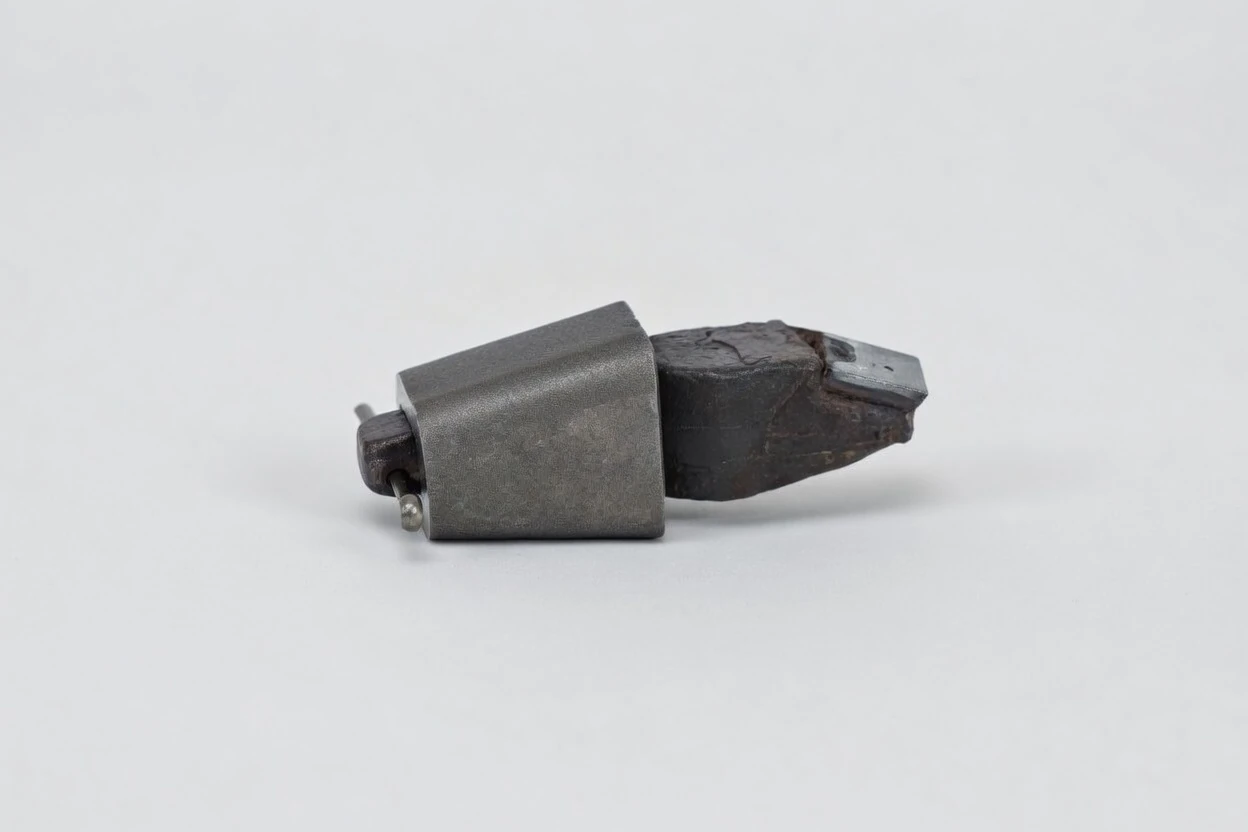

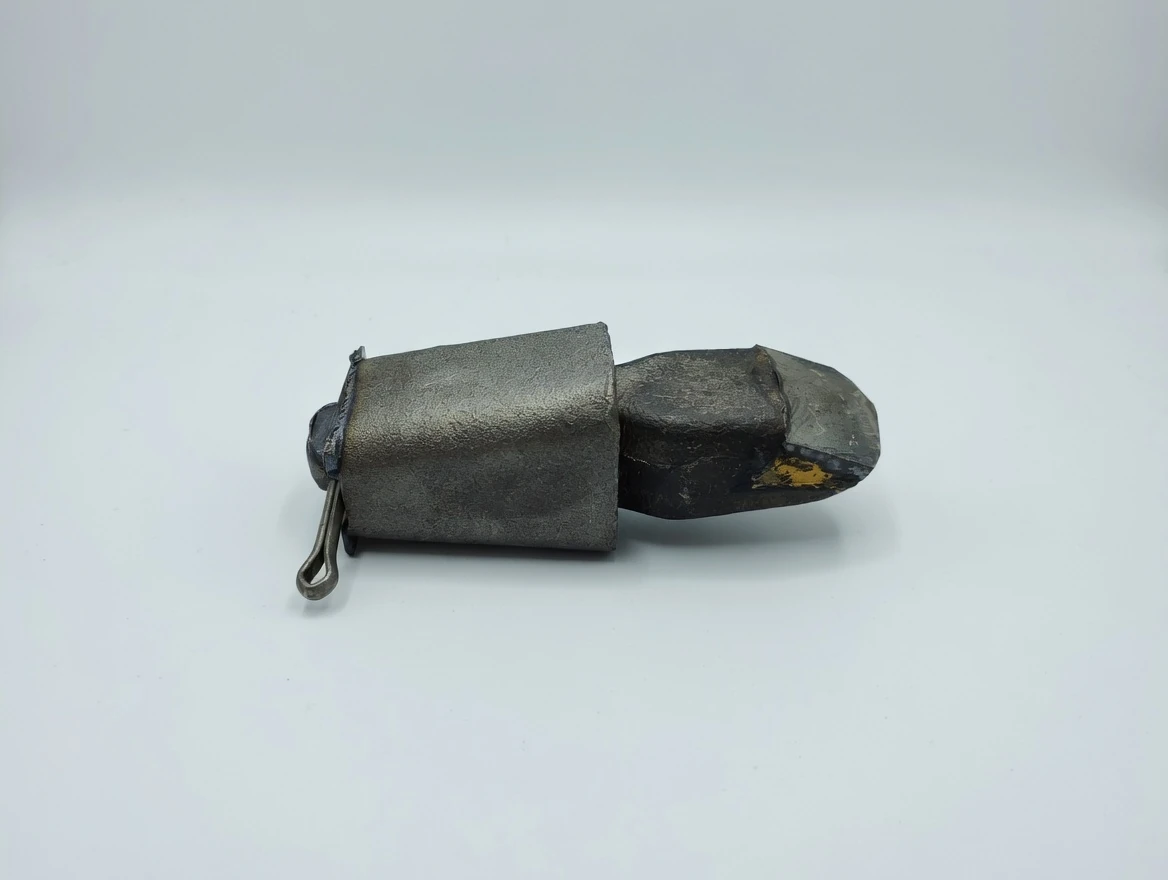

Карман БЛ-50.01.101 (резцедержатель, державка, карман под РБМ-35) — это литой посадочный элемент для быстрой и надёжной фиксации сменного резца РБМ-35 (а также РБТ-35 в летнем варианте) на буровой головке. Конструкция представляет собой прямоугольное конусное гнездо с отверстием под шплинт (пружинный фиксатор), что позволяет легко вставлять/вынимать резец без сварки. Изготовлен методом литья из высокопрочной стали (обычно 35ХГСА, 40Х или аналог), с упрочнёнными стенками для восприятия высоких радиальных и осевых нагрузок. Карман не имеет аналогов по форме посадки именно под РБМ-35 — это уникальный стандарт для серии БЛ/БКМ. Масса около 0,4 кг делает его лёгким, но прочным компонентом.
Области применения
Карман БЛ-50.01.101 используется исключительно в составе лопастных и конусных буров для удержания резцов РБМ-35 при вращательном бурении скважин сплошным забоем. Основное назначение — монтаж на забурнике, реборде буровой головки или периферии лопастей. Применяется в строительстве (технологические скважины, опоры, заборы, сваи), геологоразведке, благоустройстве. Позволяет быстро менять изношенные резцы без демонтажа бура. Подходит для бурильно-крановых машин с малым/средним крутящим моментом. Ресурс кармана — практически неограничен при правильной эксплуатации (износ минимален, разрушается только при критических перегрузках).
Совместимость с бурами и оборудованием
- Лопастные и конусные буры: серии БЛ, БЛ-А, БК-01201, БК-01203, БК-01204, БК-01205, БК-01207, БК-01 и аналоги.
- Бурильно-крановые установки: БКМ, БМ, БМ-205, БКМ-317, БКМ-515 и другие ямобуры/БКМ.
- Другое: забурники 300А, шнековые вставки, реборды буровых головок; часто приваривается к корпусу бура или забурника в заводских условиях.
Карман приваривается к буру/забурнику, резец вставляется в него и фиксируется шплинтом (пружинным или проволочным).
Подходящие грунты
Карман сам по себе не влияет на категорию грунтов — он предназначен для работы в составе с резцом РБМ-35, поэтому диапазон определяется резцом: I–V категории буримости (оптимально I–IV). Эффективен в талых и мерзлых грунтах средней сложности: чернозём, глина, суглинок, песок, грунты с включениями камней/известняка. Не рекомендуется для сверхтяжёлых условий без усиленного бура (там лучше Р-45/Р-60 с приварными резцами).
