Карман (державка) резца C27E-12.3, РБЦ-27
Карман (державка) резца C27E-12.3, РБЦ-27 применяется для крепления резца в рабочем узле и корректной работы инструмента в процессе бурения. На странице собраны фото и характеристики данной модели.

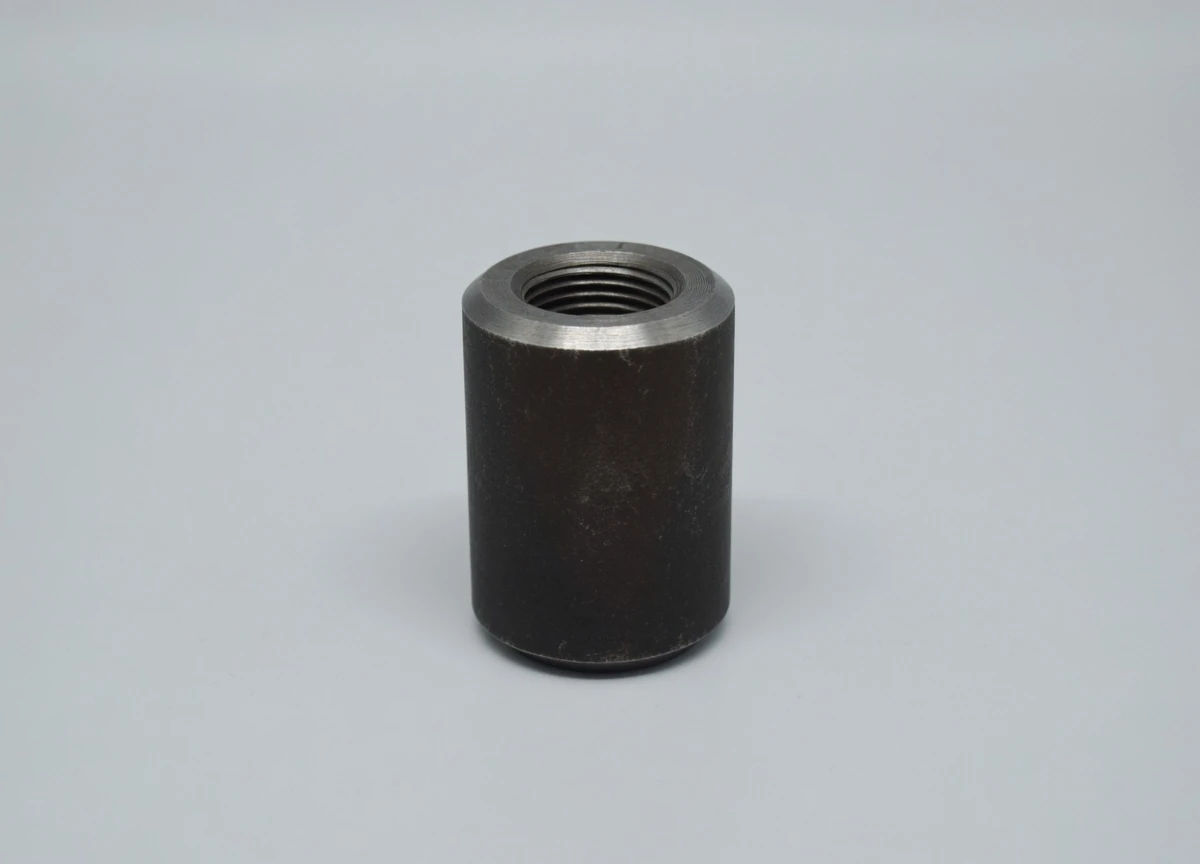

Карман для резца C27E-12,3 (державка, резцедержатель, карман под РБЦ-27) — это круглый посадочный элемент для быстрой и надёжной фиксации сменного круглого поворотного резца C27E-12,3 (РБЦ-27). Конструкция представляет собой цилиндрическое гнездо с внутренним диаметром под хвостовик резца ≈20–22 мм, фиксация осуществляется разжимным (эластичным) кольцом (ретейнером), что обеспечивает полноповоротность резца (самозатачивание) и лёгкую замену без сварки. Изготовлен методом литья или ковки из высокопрочной стали (обычно 35ХГСА, 40Х или аналог), часто с цементацией/упрочнением поверхности для повышения износостойкости. Существуют варианты без цементации (дешевле) и с цементацией (для тяжёлых условий). Масса около 0,35–0,45 кг делает его компактным и удобным для установки на различных буровых головках.
Области применения
Карман для C27E-12,3 используется исключительно в составе конусных, колонковых, ковшовых, шнековых и лопастных буров для удержания резцов РБЦ-27 при вращательном бурении скважин сплошным забоем. Основное назначение — монтаж на забурнике, реборде, периферии лопастей или коронке. Применяется в строительстве (сваи, фундаменты, опоры ЛЭП, заборы), геологоразведке, дорожных работах, прокладке коммуникаций, добыче. Позволяет быстро менять изношенные резцы, обеспечивает самозатачивание за счёт поворота. Подходит для бурильно-крановых машин и гидровращателей с средним/высоким крутящим моментом. Ресурс кармана — практически неограничен при нормальной эксплуатации (износ минимален, разрушается только при критических перегрузках или абразиве).
Совместимость с бурами и оборудованием
- Буры: конусные буры (БК, БКС, ШБКС), колонковые буры, ковшовые буры, шнековые буры, лопастные буры с круглыми резцами, коронки для скальных пород.
- Бурильно-крановые установки: БКМ, БМ, БК-02201 и аналоги, гидровращатели (Delta, Digga, Impulse и др.), дорожные фрезы, траншеекопатели.
- Другое: забурники, реборды, головки для бурения в скальных и мерзлых грунтах; часто приваривается к корпусу бура или забурника в заводских условиях.

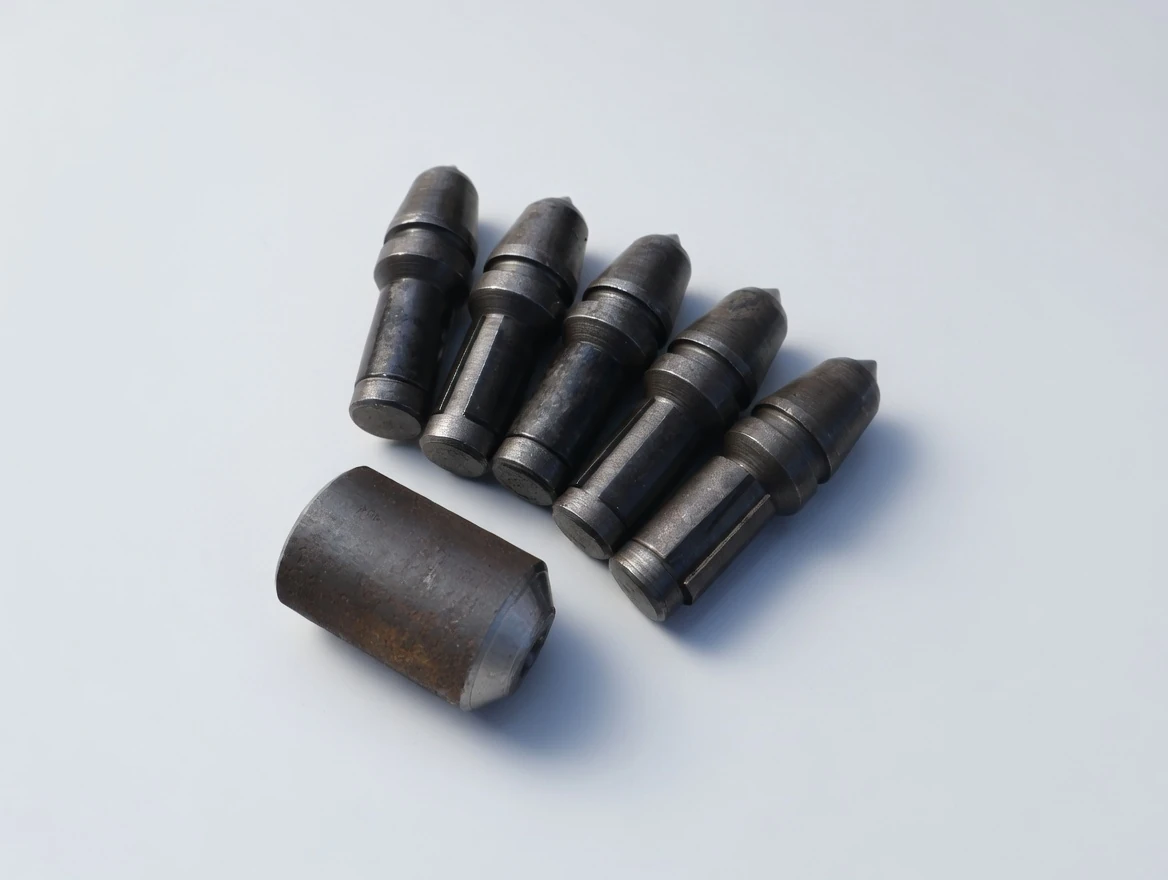

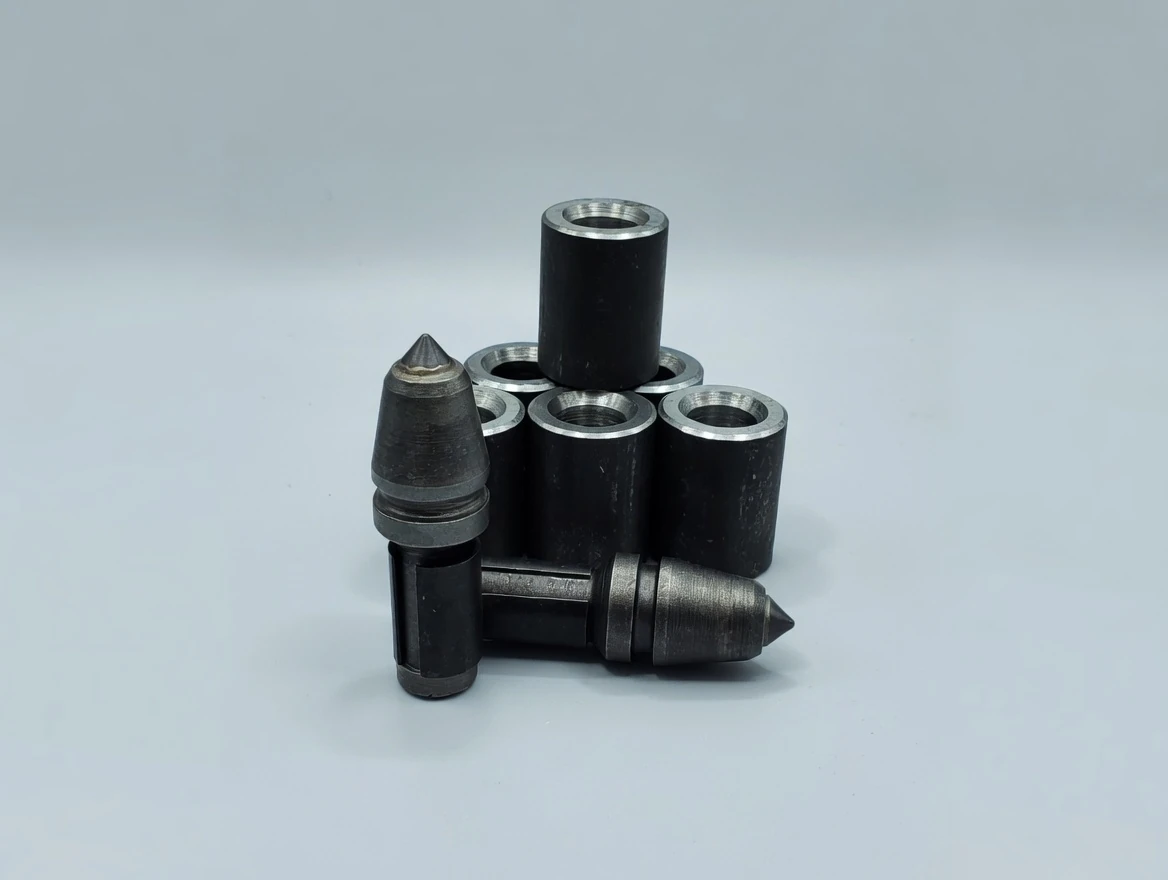

Карман приваривается к буру/забурнику, резец вставляется в цилиндрическое гнездо и фиксируется разжимным кольцом.
Подходящие грунты
Карман сам по себе не определяет категорию грунтов — он предназначен для работы в составе с резцом C27E-12,3 (РБЦ-27), поэтому диапазон определяется резцом: I–VII категории буримости (оптимально III–VI). Эффективен в талых и мерзлых грунтах средней и высокой сложности: глина, суглинок, песок, скальные породы, вечная мерзлота, грунты с включениями щебня/известняка, трещиноватые породы. Не рекомендуется для сверхмягких рыхлых грунтов (где избыточен) или экстремально твёрдых монолитов выше VII категории без специальных условий.
