Карман для резца РБЦ-50
Карман для резца РБЦ-50 служит для надежной фиксации резца и стабильной работы режущего узла в процессе эксплуатации. На странице представлены фото и характеристики данной модели.

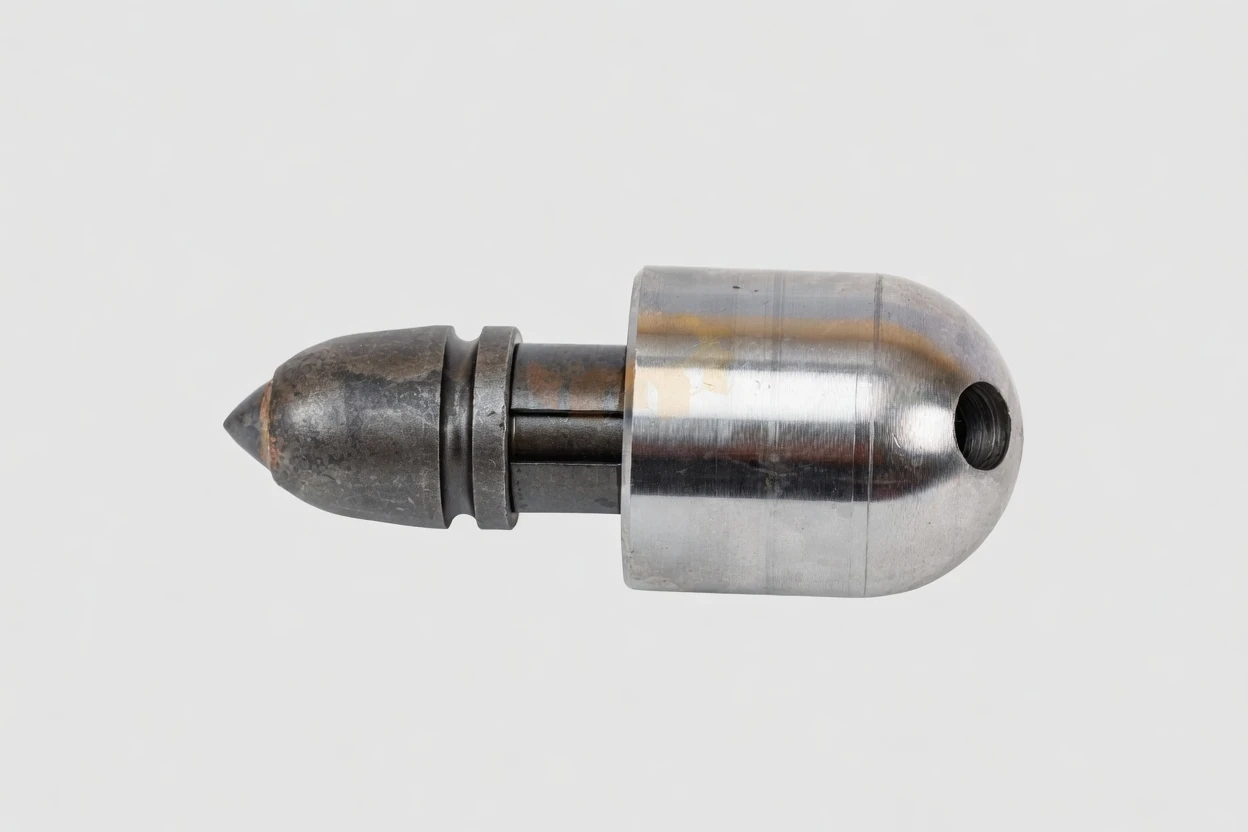

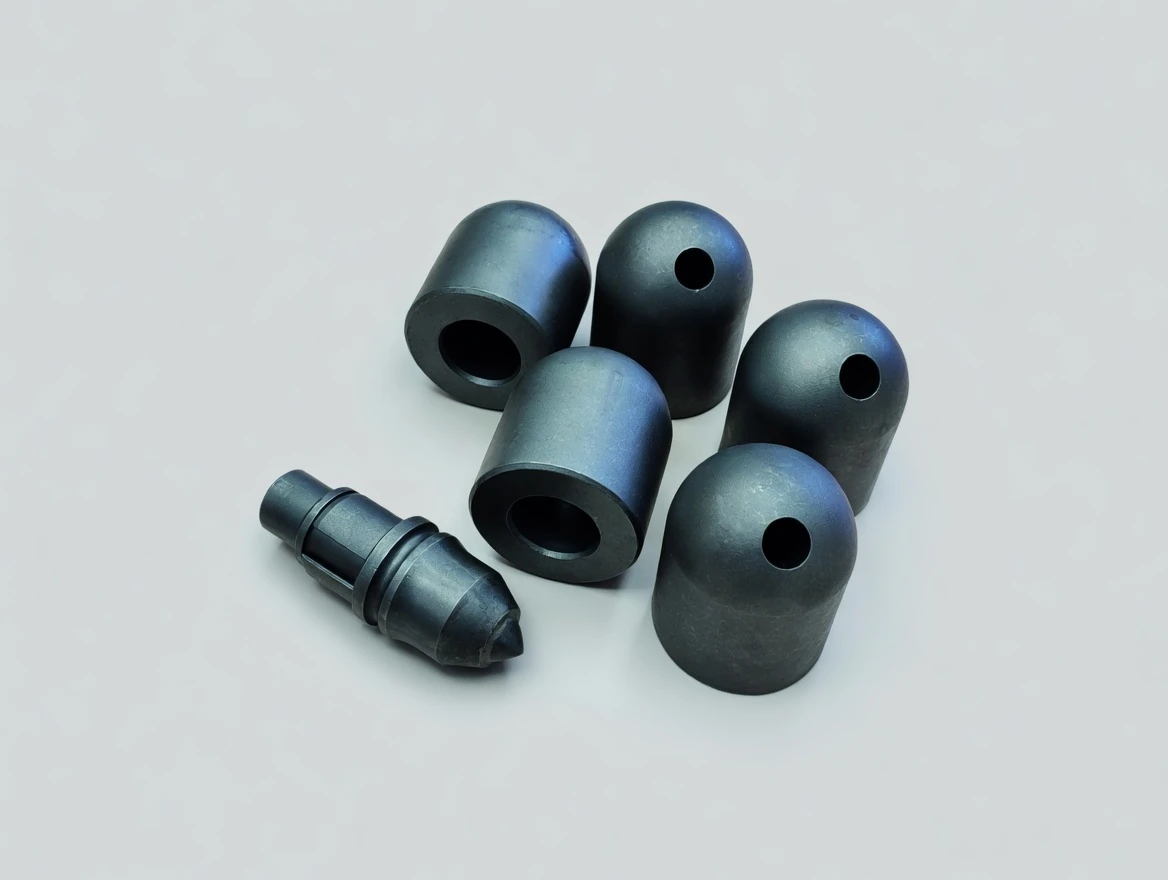

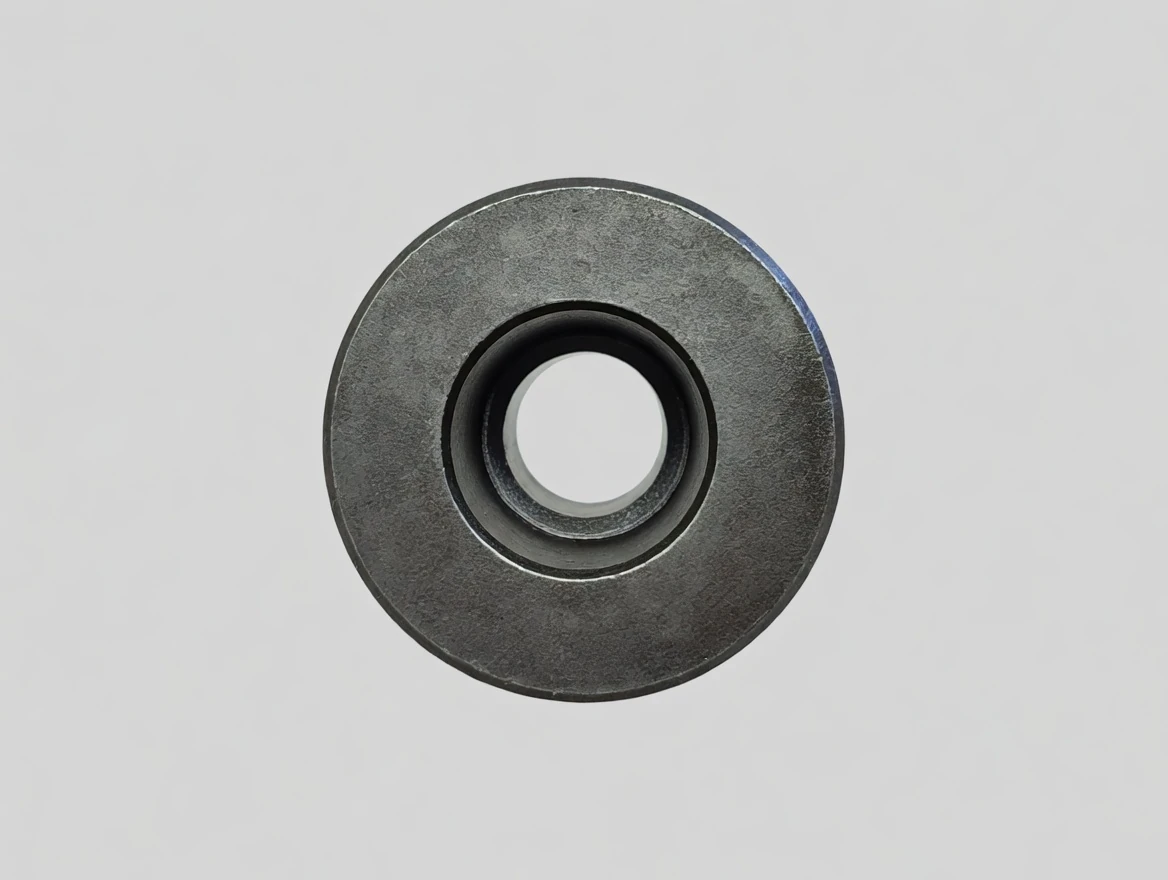

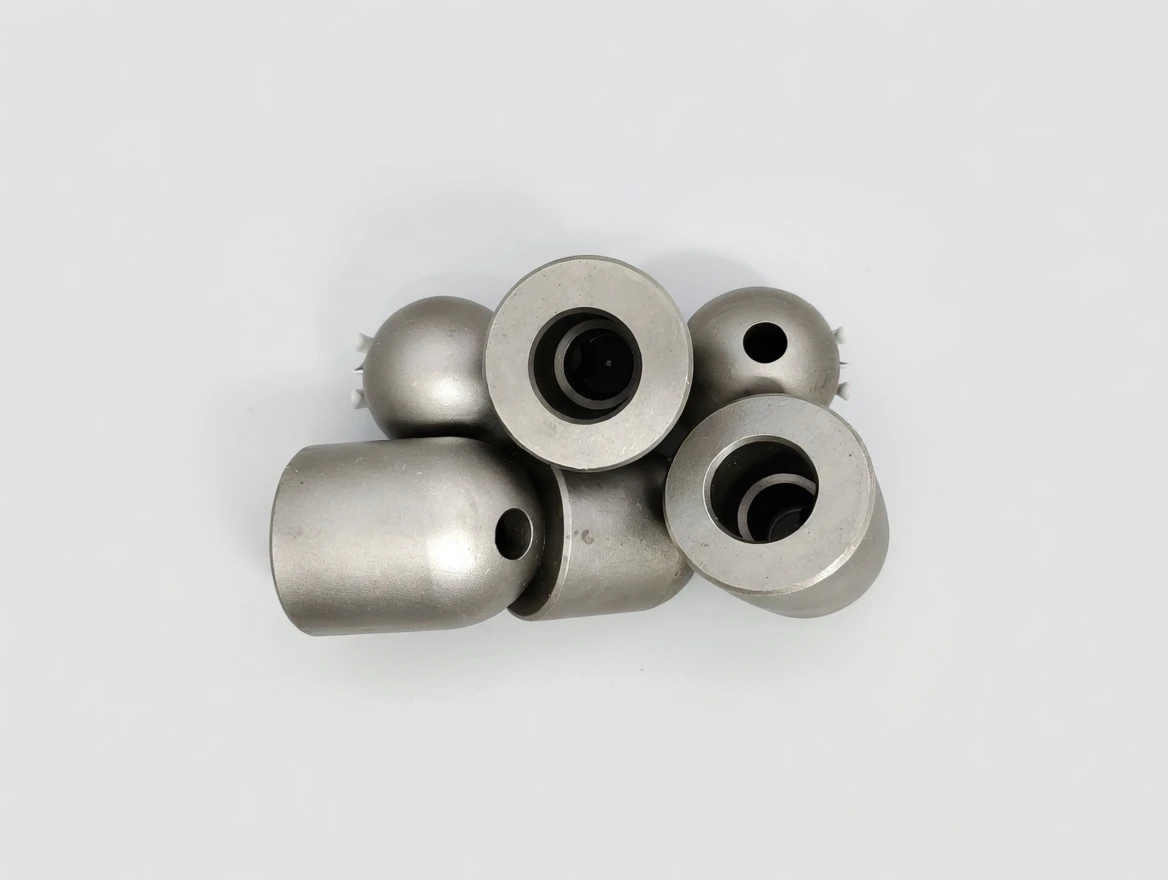

Карман для резца РБЦ-50 (резцедержатель, державка, карман DG 030SF / К-22.01) — это круглый посадочный элемент для быстрой и надёжной фиксации сменного круглого поворотного резца РБЦ-50. Конструкция представляет собой цилиндрическое гнездо с внутренним диаметром под хвостовик резца ≈30 мм (посадочный диаметр резца 30 мм), фиксация осуществляется разжимным (эластичным/прижимным) кольцом (ретейнером), что обеспечивает полноповоротность резца (самозатачивание) и лёгкую замену без специального инструмента. Изготовлен методом литья или ковки из высокопрочной легированной стали (обычно 35ХГСА, 40Х или аналог), часто с цементацией/упрочнением поверхности для повышения износостойкости в абразивных и скальных условиях. Существуют варианты с консолью (выносной) и без консоли (сквозные или несквозные). Масса около 0,3–0,6 кг делает его компактным и удобным для установки на различных буровых головках.
Области применения
Карман для РБЦ-50 используется исключительно в составе конусных, колонковых, ковшовых, шнековых и лопастных буров для удержания резцов РБЦ-50 при вращательном бурении скважин сплошным забоем. Основное назначение — монтаж на забурнике, реборде, периферии лопастей, коронке или теле бура. Применяется в строительстве (сваи, фундаменты мостов/зданий, опоры ЛЭП, заборы), геологоразведке, дорожных работах, прокладке коммуникаций, добыче полезных ископаемых. Позволяет быстро менять изношенные резцы, обеспечивает самозатачивание за счёт вращения. Подходит для бурильно-крановых машин и гидровращателей с средним/высоким крутящим моментом. Ресурс кармана — практически неограничен при нормальной эксплуатации (износ минимален, разрушается только при критических перегрузках или сильном абразиве).
Совместимость с бурами и оборудованием
- Буры: конусные буры (БК, БКС, ШБКС, БК-02703 и аналоги), колонковые буры, ковшовые буры, шнековые буры, лопастные буры с круглыми резцами, коронки для скальных пород, серии БКС, ШБКС, PR.
- Бурильно-крановые установки: БКМ, БМ, БК-02703 и аналоги, гидровращатели (Delta, Digga, Impulse, Hydra и др.), дорожные фрезы, траншеекопатели.
- Другое: забурники, реборды, головки для бурения в скальных и мерзлых грунтах; часто приваривается к корпусу бура или забурника в заводских условиях.
Карман приваривается к буру/забурнику, резец вставляется в цилиндрическое гнездо и фиксируется разжимным кольцом.
Подходящие грунты
Карман сам по себе не определяет категорию грунтов — он предназначен для работы в составе с резцом РБЦ-50, поэтому диапазон определяется резцом: I–VII категории буримости (оптимально III–VII). Эффективен в талых и мерзлых грунтах средней и высокой сложности: глина, суглинок, песок, скальные породы, вечная мерзлота, грунты с включениями щебня/известняка, трещиноватые и довольно крепкие горные породы. Не рекомендуется для сверхмягких рыхлых грунтов (где избыточен) или экстремально твёрдых монолитов выше VII категории без специальных условий.
