Бур ковшовый Б-03401

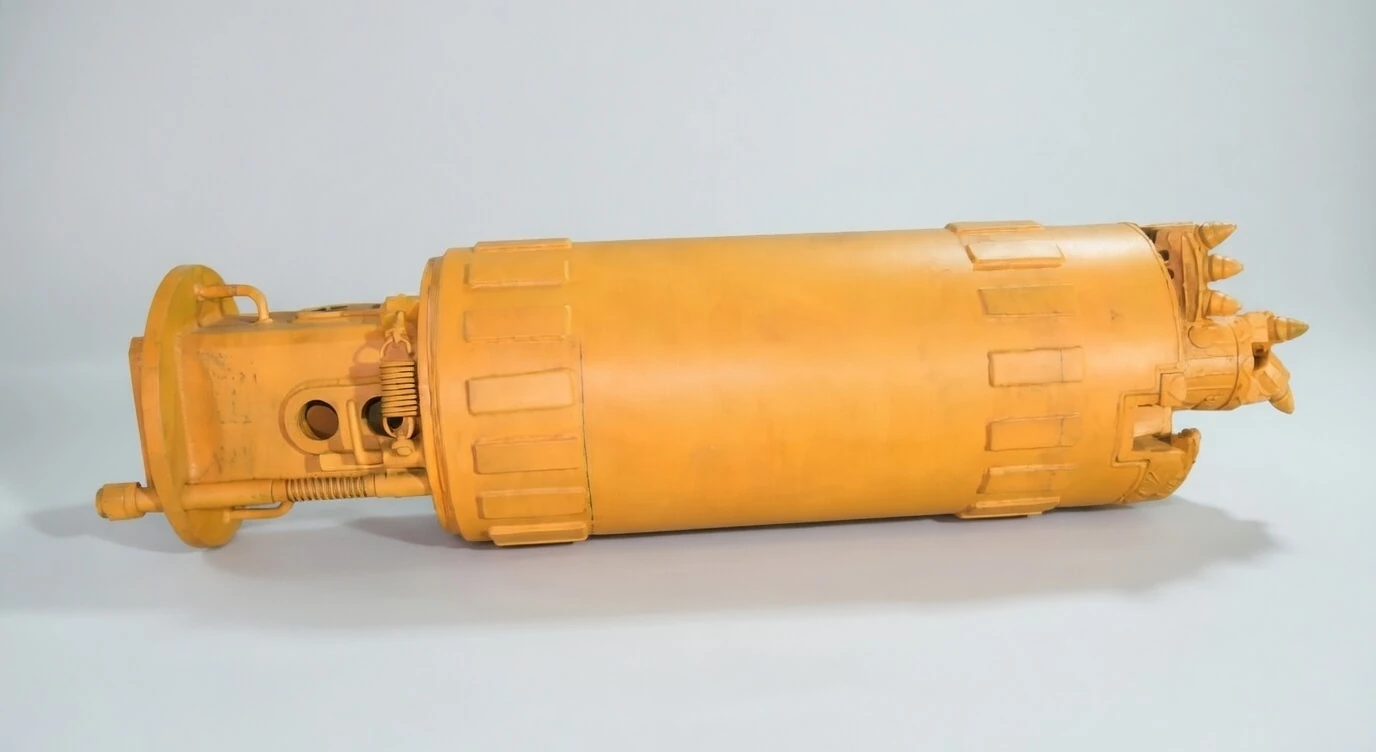

Бур ковшовый Б-03401 предназначен для бурения с выборкой грунта и удобен для работ, где важны контролируемое заполнение ковша и стабильность инструмента. На странице представлены фото и основные характеристики этой модели.
В современной геотехнике и фундаментостроении ковшевые буры (ковшебуры) представляют собой уникальный класс бурового инструмента, где механика захвата грунта сочетается с гидродинамическими принципами удержания породы внутри объёма ковша. Модель Б-03401 (также обозначаемая как БК-03401 в ряде каталогов) — это результат эволюции отечественного бурового оборудования, разработанного специально под условия российских строительных площадок. Он оптимизирован для работы в грунтах I–VI категорий буримости по СНиП IV-2-82, где классические шнековые или лопастные буры теряют эффективность из-за налипания глины, обводнения или обрушения стенок скважины.
Конструктивно ковшебур Б-03401 реализован как цилиндрический ковш с усиленным нижним режущим лемехом, интегрированным центрирующим забурником и жёстким хвостовиком. Ключевой инженерный приём — применение внутреннего квадрата 110 мм в качестве посадочного гнезда, что обеспечивает жёсткую передачу крутящего момента без люфтов даже при пиковых нагрузках до нескольких тонн·м. Забурник выполнен как винтовой цельнолитой элемент (модель 66.06.01.300А), который не только центрирует инструмент в начале проходки, но и создаёт предварительный пилотный канал, снижая боковые усилия и вибрацию на 30–40 % по сравнению с гладкими ковшами.
Режущая кромка — это усиленный лемех с плоскими зубьями РБМ-35, оснащённый износостойкой наплавкой. Геометрия лемеха рассчитана на сдвиговое резание: угол атаки и профиль зубьев обеспечивают оптимальное проникновение в глинистые и суглинистые породы с коэффициентом трения до 0,6–0,8. В обводнённых условиях ковшовая геометрия работает по принципу «гидрозатвора» — грунт под действием центробежных сил и давления столба воды плотно заполняет объём ковша (коэффициент заполнения достигает 0,85–0,95), а при подъёме инструмент удерживает породу без просыпания до момента разгрузки. Это принципиально отличает Б-03401 от шнеков, где в мокрых грунтах происходит «проскальзывание» и снижение скорости проходки в 2–3 раза.
Особая гордость конструкции — адаптация к экстремальным температурным режимам. Корпус из низколегированной стали 09Г2С с присоединительным элементом из легированной 40Х (твёрдость по Бринеллю 450–490 МПа) сохраняет ударную вязкость при –70 °C, что критично для зимнего бурения в условиях вечной мерзлоты или сезонного промерзания. Запас прочности на скручивание 6,76 гарантирует работу при перегрузках, а расчётный ресурс не менее 1000 погонных метров проходки подтверждается практикой на объектах БКМ-серии.
Длина ковша L стабильно составляет 1460 мм, общая длина L1 — 2260 мм независимо от диаметра бурения (диаметры изготавливаются под заказ в широком диапазоне). Масса инструмента и объём ковша масштабируются пропорционально диаметру, но базовая кинематика и прочностные характеристики остаются неизменными. Это позволяет операторам бурильно-крановых машин БКМ-1514, БКМ-2012 и БКМ-2032 быстро менять ковш под проект без перенастройки гидравлики и кинематики.
Расходные материалы для модели Б-03401
Эксплуатация ковшебура построена на принципе максимальной ремонтопригодности. Основные расходники — сменные режущие зубья и забурник:
- Зубья (резцы): для диаметров 400 и 500 мм — плоские Р-35 (или взаимозаменяемый аналог 3.01.04.45Д36.22.35ПП); для диаметров 450 и 630 мм — РБТ-35. Зубья крепятся болтовым или сварочным способом, ресурс одного комплекта — 200–400 м проходки в грунтах III–V категорий.
- Забурник: модель 66.06.01.300А — полностью сменный винтовой элемент, меняется за 15–20 минут без демонтажа всего ковша.
- Дополнительно: износостойкая наплавка на лемехе (восстанавливается наплавкой электродами типа Т-590) и, при необходимости, уплотнительные манжеты или защитные накладки на корпус.
Замена расходников производится без специального инструмента, что минимизирует простои на объекте. Рекомендуемый интервал контроля — каждые 100–150 м проходки или после смены грунта.
