Телескопические шнеки для КМУ

Иногда новая конструкция появляется не потому, что старая была плохой. Просто в какой-то момент становится понятно: привычный способ работы начинает отнимать слишком много времени.

Именно так произошло с глубоким бурением.

Если глубины обычного шнека недостаточно, существует вполне понятное решение — установить удлинитель. Для отдельных скважин этого вполне достаточно. Но когда таких скважин десятки или сотни, ситуация меняется. Каждый раз приходится останавливать работу, разбирать колонну, устанавливать дополнительную секцию, затем выполнять все операции в обратном порядке. На бумаге это выглядит как несколько минут. За рабочую смену эти минуты складываются в часы.

Именно поэтому появилась телескопическая конструкция.

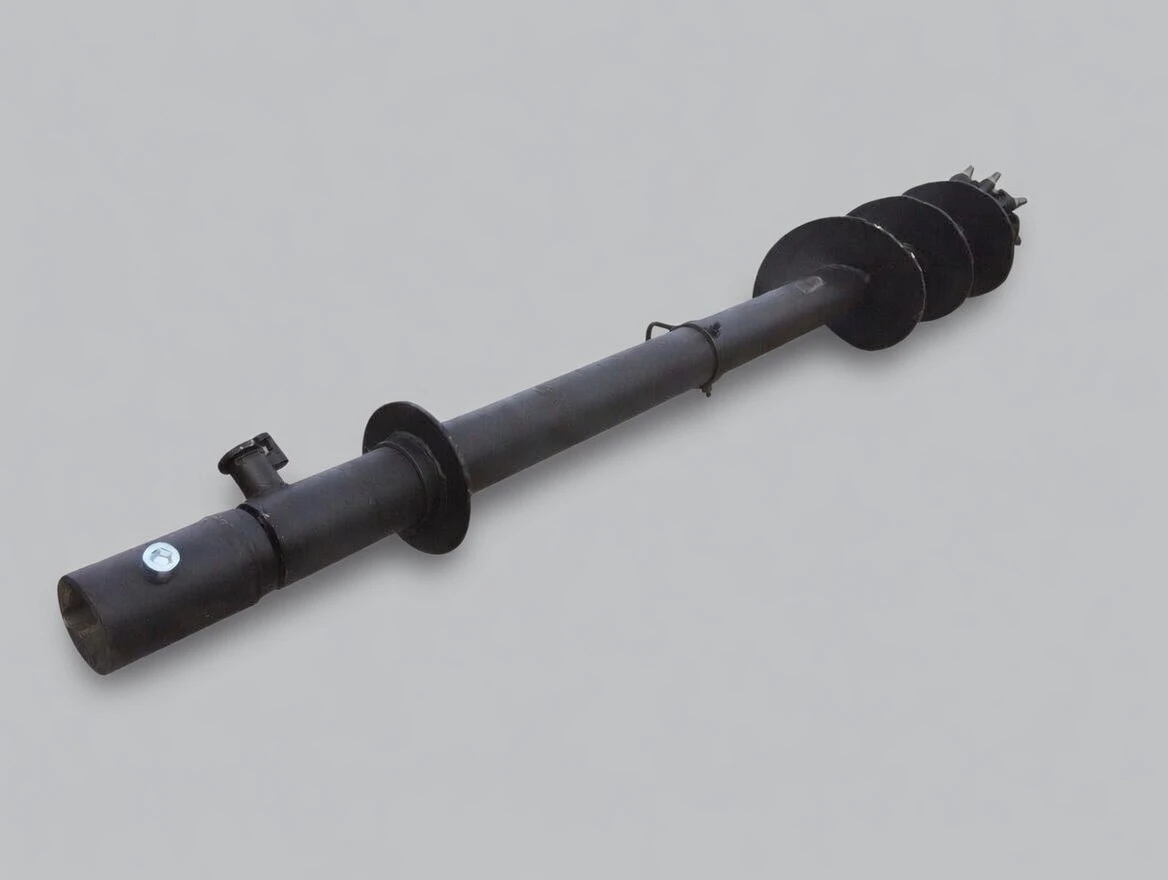

Ее задача — не заменить обычный шнек, а избавить оператора от лишних операций. Рабочая часть остается привычной, но внутри корпуса располагается выдвижной шток. Когда требуется увеличить глубину бурения, не нужно собирать новую колонну. Достаточно выдвинуть внутреннюю секцию, зафиксировать ее стопорным пальцем и продолжить работу.

Со стороны такое решение кажется простым. На производстве все значительно сложнее.

Внутренний шток должен свободно перемещаться внутри корпуса, но при этом не иметь заметного люфта. После фиксации вся конструкция начинает работать как единое целое, воспринимая крутящий момент и осевые нагрузки. Если допустить ошибку при изготовлении хотя бы одного из этих узлов, она обязательно проявится во время работы. Не сразу, а после десятков циклов выдвижения и складывания.

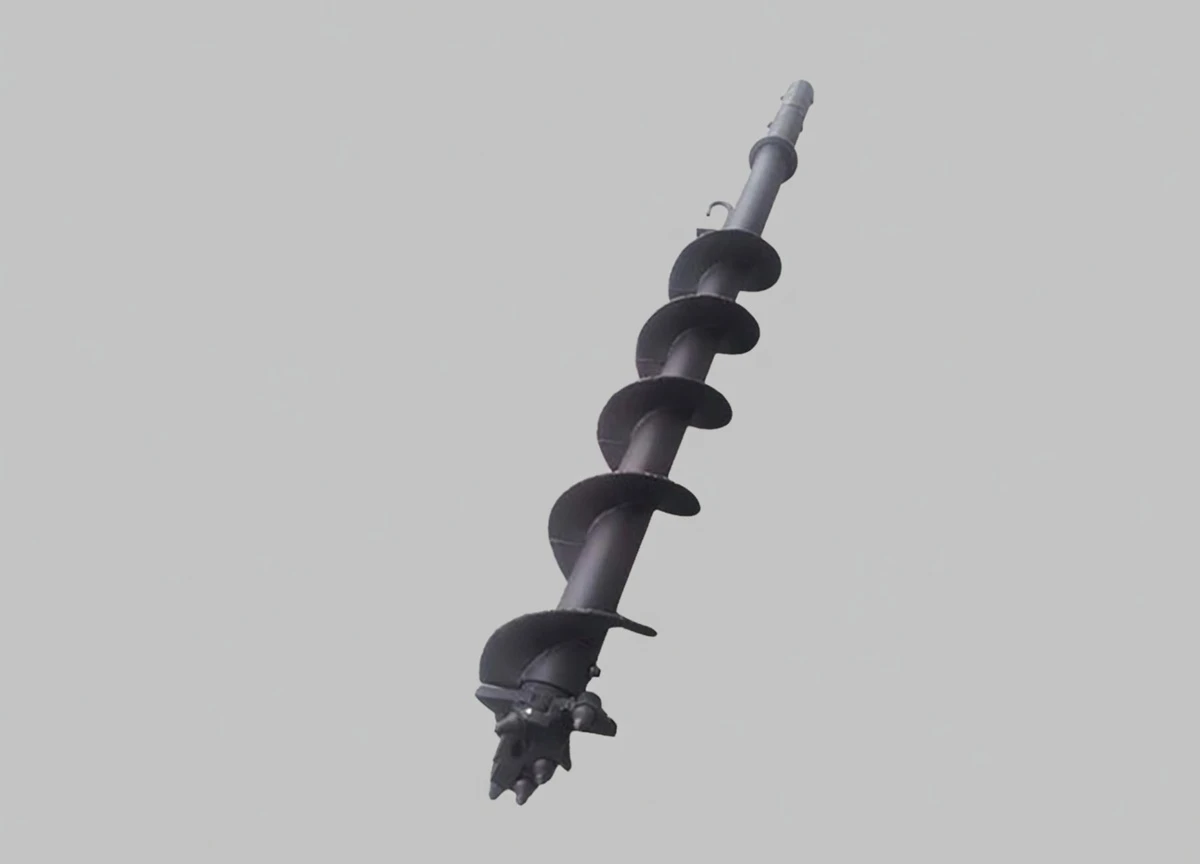

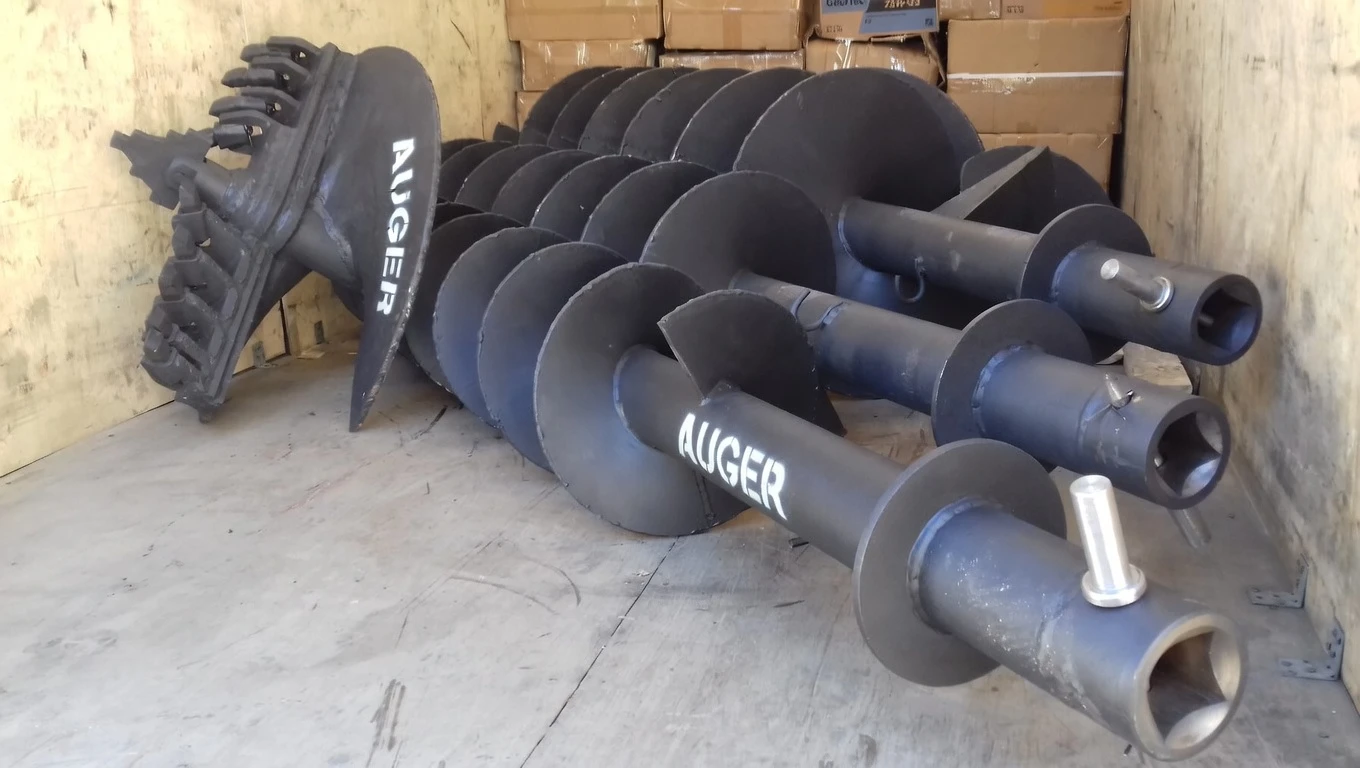

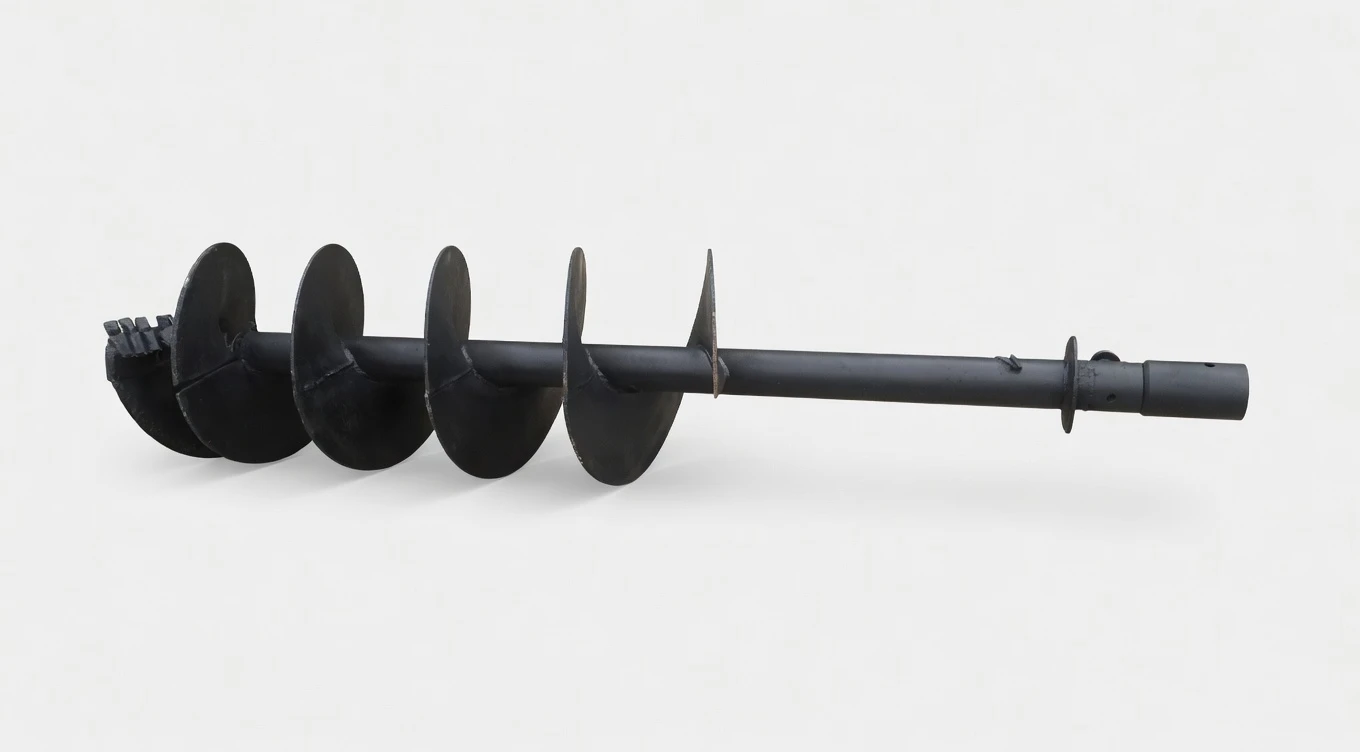

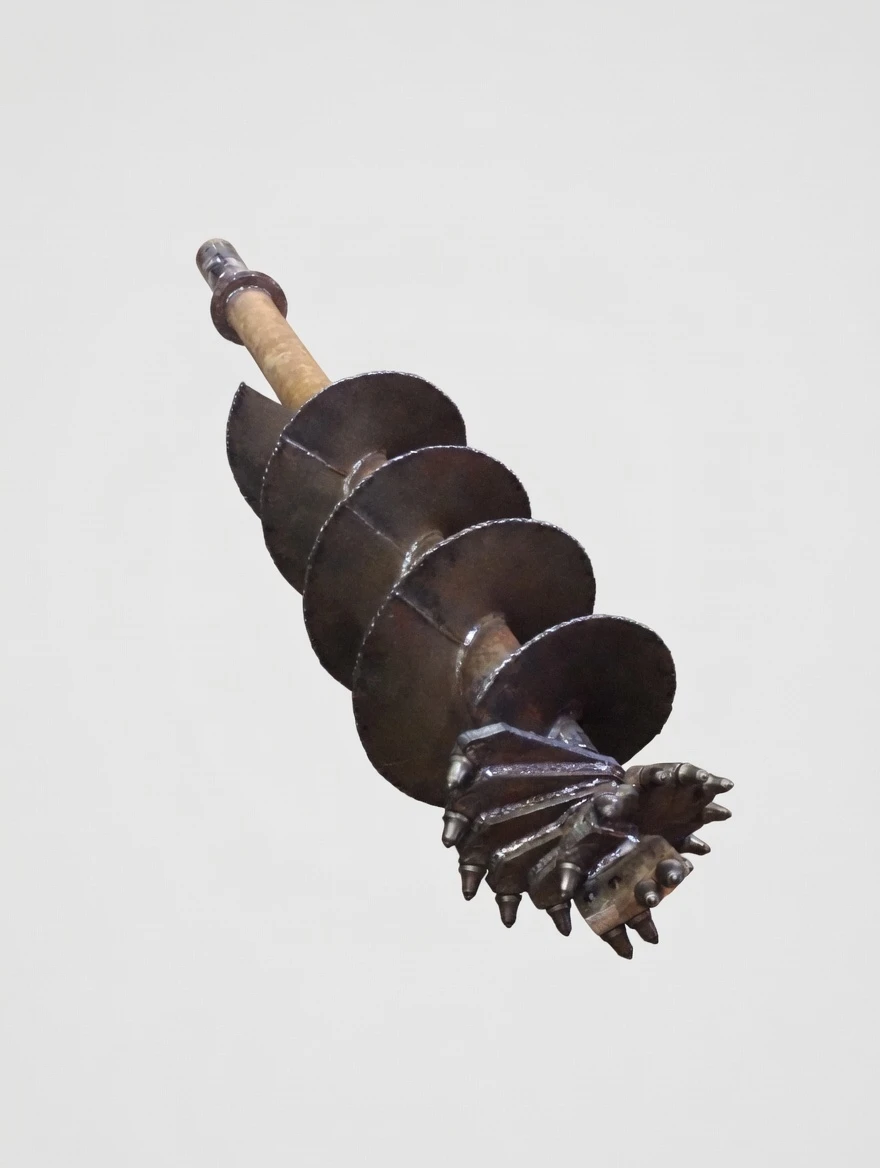

Мы изготавливаем телескопические шнеки диаметром от 150 до 800 мм для гидровращателей различных марок и моделей. Базовая длина шнековой секции составляет 1500 мм. Внутри располагается выдвижной шток, а фиксация выполняется с помощью стопорного пальца. Конструкция также предусматривает крючок для крепления троса и шайбу для его намотки. Эти детали редко становятся предметом обсуждения при покупке, но на строительной площадке именно они делают ежедневную работу удобнее.

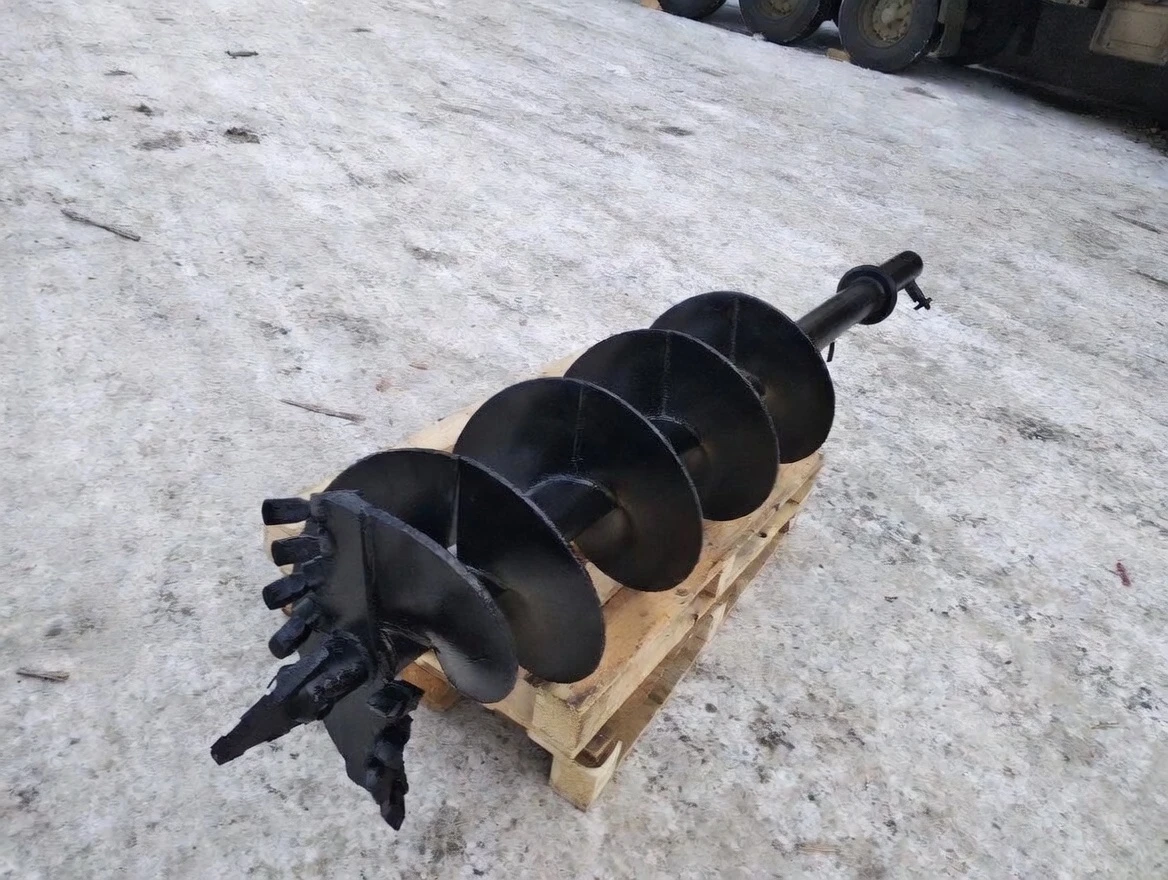

Есть еще одна особенность, которую начинаешь понимать только после длительной эксплуатации. Многие считают, что основной износ приходится на режущий инструмент. Конечно, резцы постепенно изнашиваются, но не меньше нагрузки получает наружная кромка витков. Именно она постоянно контактирует с грунтом и испытывает абразивное воздействие при подъеме шнека. Поэтому на всех наших телескопических шнеках реборда усиливается твердосплавной наплавкой уже в стандартном исполнении. Мы не рассматриваем это как дополнительную опцию, потому что именно защита витков во многом определяет срок службы инструмента.

Практически каждый телескопический шнек, который выходит из нашего цеха, отличается от предыдущего. Даже если диаметр совпадает, меняются присоединительный элемент, рабочий ход штока, исполнение режущей части и другие конструктивные параметры. Причина простая — техника у заказчиков разная, условия бурения тоже отличаются, а универсального решения для всех случаев не существует.

Наверное, именно в этом и заключается смысл телескопического шнека. Он был создан не для того, чтобы заменить классический инструмент. Его задача — сделать работу быстрее там, где обычная схема уже перестает быть удобной. Когда глубина бурения постоянно меняется, разница становится заметной уже после первых нескольких скважин.
