Индивидуальное исполнение
Изготавливаем переходник под конкретную задачу и рабочую компоновку, а не под усредненный типовой вариант.

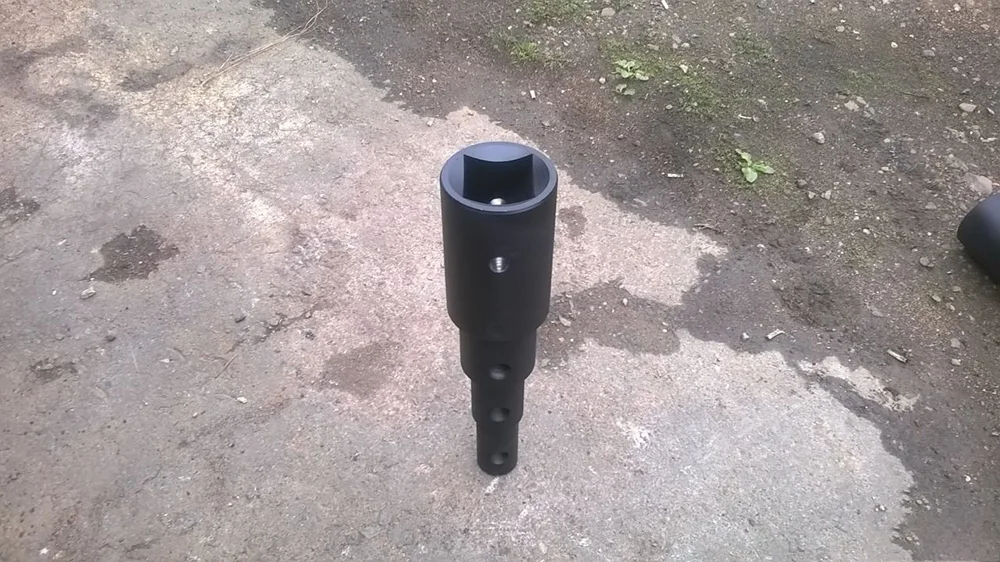

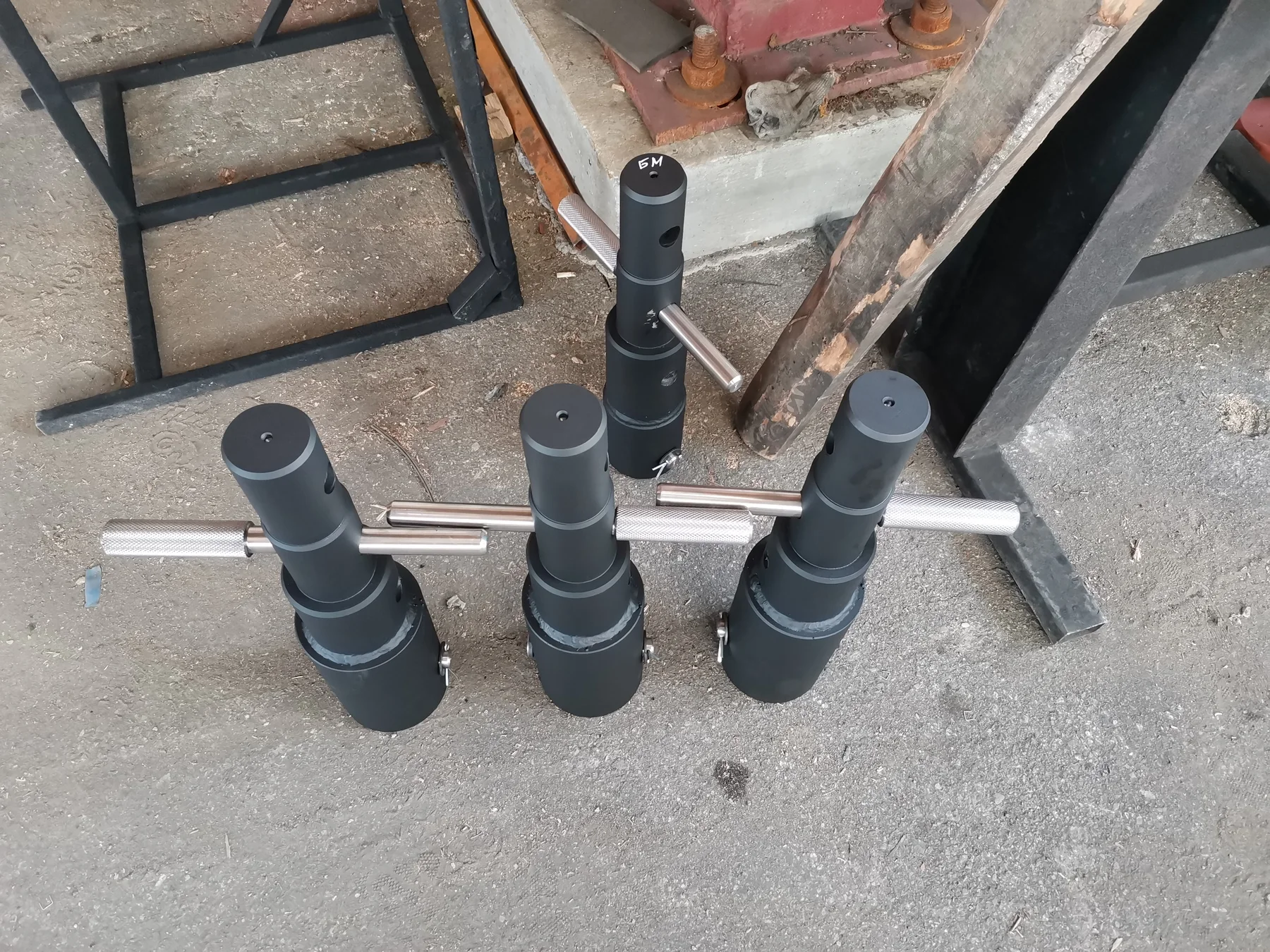

Универсальный переходник на сваи 76, 89, 108мм
Универсальный переходник для гидробура на сваи 76, 89, 108 мм позволяет работать с несколькими типоразмерами свай без замены базового узла. На странице представлены фото и основные характеристики этой модели.
В условиях интенсивного развития малоэтажного и промышленного строительства, где фундаменты на винтовых сваях становятся стандартом де-факто благодаря скорости возведения и несущей способности, критически важным элементом технологической цепочки является надёжное сопряжение гидробура с рабочим органом. Именно здесь вступает в игру универсальный переходник для гидробура на сваи 76, 89, 108 мм — уникальное инженерное решение, которое радикально упрощает и ускоряет процесс закручивания винтовых свай трёх наиболее востребованных диаметров без использования фланцевых пластин, резьбовых соединений или сварки.
Данный переходник представляет собой монолитный высокопрочный адаптер, который устанавливается прямо на выходной вал гидровращателя (гидробура) и обеспечивает жёсткую кинематическую связь с оголовком винтовой сваи. Отсутствие традиционных фланцев и резьбы — это не компромисс, а продуманная конструкторская философия: соединение реализовано через прецизионное посадочное отверстие с фиксацией высокопрочным пальцем (штифтом) диаметром 30–40 мм (в зависимости от модели гидробура). Такая схема исключает люфты, минимизирует потери крутящего момента и гарантирует 100% передачу усилия даже при работе на предельных режимах.
Конструктивные особенности и технические инновации
Переходник выполнен по ступенчатому принципу — это ключевая уникальность изделия. На рабочей стороне адаптера расположены три последовательно уменьшающиеся цилиндрические ступени с внешними диаметрами, точно соответствующими внутренним посадочным размерам оголовков свай:
- 108 мм — для самых мощных свай,
- 89 мм — универсальный средний размер,
- 76 мм — для лёгких и средних нагрузок.
Каждая ступень имеет внутренние шлицы и/или фиксирующие отверстия под палец, что позволяет оператору за считанные секунды выбрать нужный диаметр без замены инструмента. Корпус переходника изготовлен из легированной конструкционной стали 40Х (аналог AISI 4140), прошедшей объёмную закалку и отпуск до твёрдости 28–32 HRC. Это обеспечивает исключительную усталостную прочность при циклических нагрузках и стойкость к абразивному износу в условиях строительных площадок.
Под задачу техники
Делаем переходник на сваи 79, 89, 108 под разные марки и модели гидробуров
Подбираем и изготавливаем переходники под конкретную компоновку техники и рабочей оснастки: с учетом типа гидровращателя, выходного вала, крутящего момента и геометрии сопряжения со сваей. Такой подход позволяет получить рабочее решение без лишних переделок уже на объекте.
Под рабочую нагрузку
Закладываем параметры узла с учетом крутящего момента, режима работы и характера нагрузки на объекте.
Точная посадка
Проверяем геометрию сопряжения, чтобы переходник корректно стыковался со сваей и техникой без лишней подгонки.
Готовность к запуску
На выходе вы получаете понятное и совместимое решение, которое можно быстрее вводить в работу на технике.
Дополнительные инженерные решения, делающие переходник по-настоящему уникальным:
- Антикоррозионная защита: трёхслойное цинкование + порошковое покрытие, выдерживающее до 1000 часов в соляном тумане (ISO 9227).
- Система быстрой фиксации: палец с фиксатором пружинного типа и предохранительной чекой — исключает самопроизвольное выпадение даже при вибрации.
- Динамическая балансировка: переходник проходит заводскую балансировку на стенде, что снижает вибрационную нагрузку на редуктор гидробура на 40–50%.
- Универсальность по валам: посадочное отверстие адаптировано под стандартные валы гидробуров 50–75 мм
Благодаря отсутствию фланцевого и резьбового соединения монтаж занимает менее 3 минут: вал гидробура вставляется в переходник, фиксируется пальцем — и оборудование готово к работе. Демонтаж аналогично прост. Это особенно ценно при работе с мини-экскаваторами и ямобурами, где каждый лишний килограмм и минута простоя влияют на рентабельность.
Преимущества в реальных условиях эксплуатации
В отличие от традиционных переходников (фланцевых или сварных), универсальный адаптер 76/89/108 мм:
- Позволяет одним инструментом работать сразу с тремя диаметрами свай — экономия на парке оборудования до 70%.
- Передаёт крутящий момент без потерь, что критично при закручивании свай в плотные грунты (глина, суглинок, скальные включения).
- Увеличивает ресурс гидробура за счёт снижения боковых нагрузок и вибрации.
- Соответствует требованиям ТР ТС 010/2011 и ГОСТ Р 57359-2017 по безопасности строительной техники.
Применяется в гражданском, дорожном и энергетическом строительстве: от фундаментов каркасных домов и заборов до опор ЛЭП и причалов. Реальные кейсы показывают сокращение времени монтажа одного фундамента на 25–35%.
Нужен переходник на сваи другого диаметра?
Посмотрите другие переходники на сваи из этой категории. В подборке собраны близкие по назначению позиции, которые можно сравнить по исполнению, геометрии сопряжения и параметрам совместимости с вашей техникой и сваей.
Нужна помощь с подбором?
Если у вас есть параметры оборудования, тип грунта или чертеж, отправьте данные нам. Мы поможем подобрать бур под конкретную задачу и рассчитаем стоимость изготовления.
